会议中心部分结构CAD图纸(预应力砼管桩)(dwg)

ffgg7781

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

某会议中心结构图（图纸不完整）体型复杂，框架结构，桩采用锤击薄壁预应力砼管桩。共4层，为2002年的作品

g10.dwg

g11.dwg

g12.dwg

g13.dwg

g14.dwg

g15.dwg

g16.dwg

g17.dwg

g18.dwg

g19.dwg

g2.dwg

g3.dwg

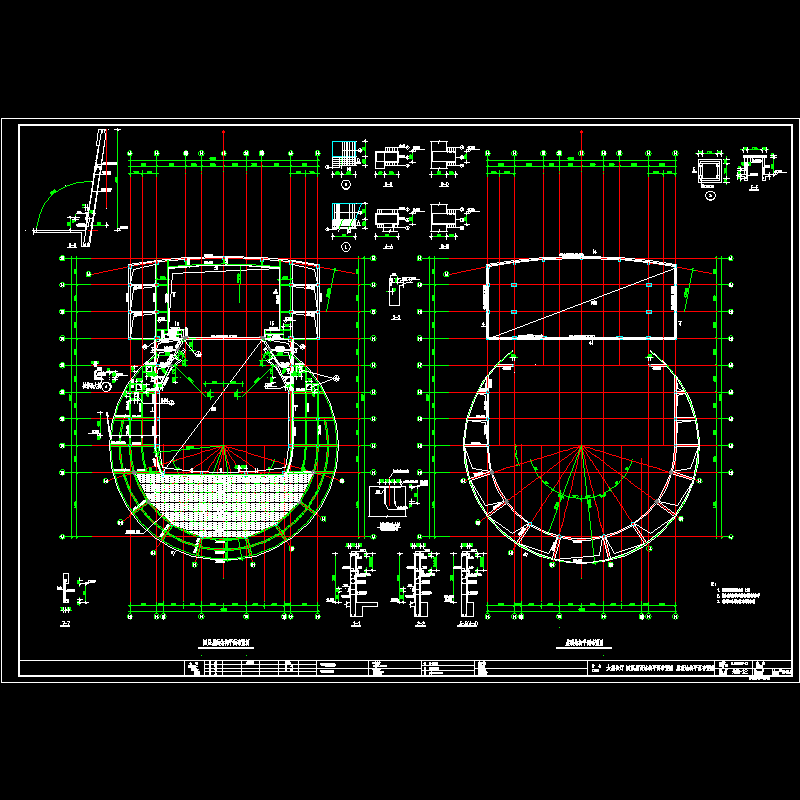

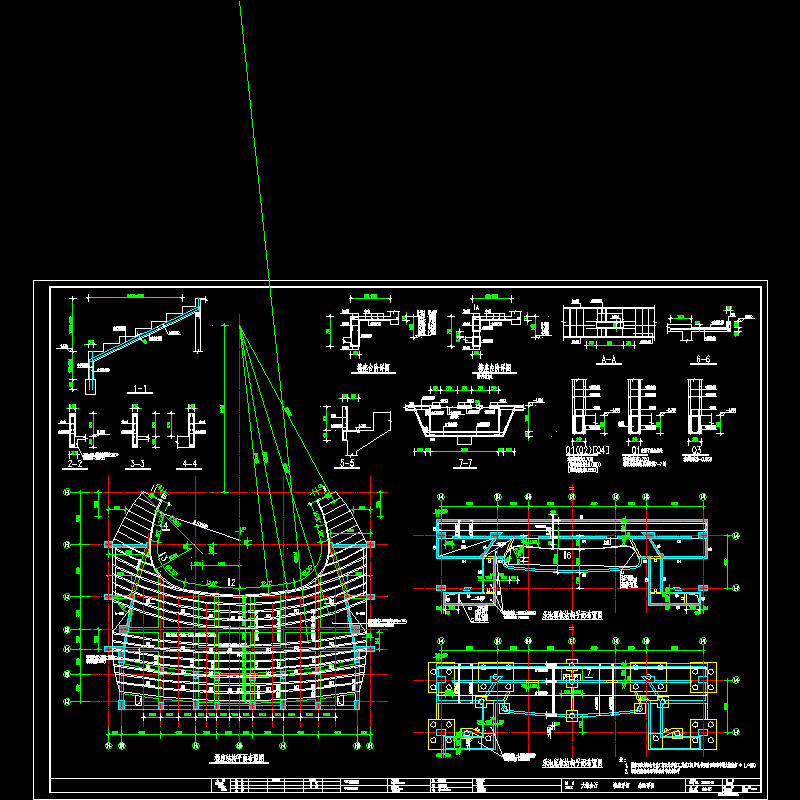

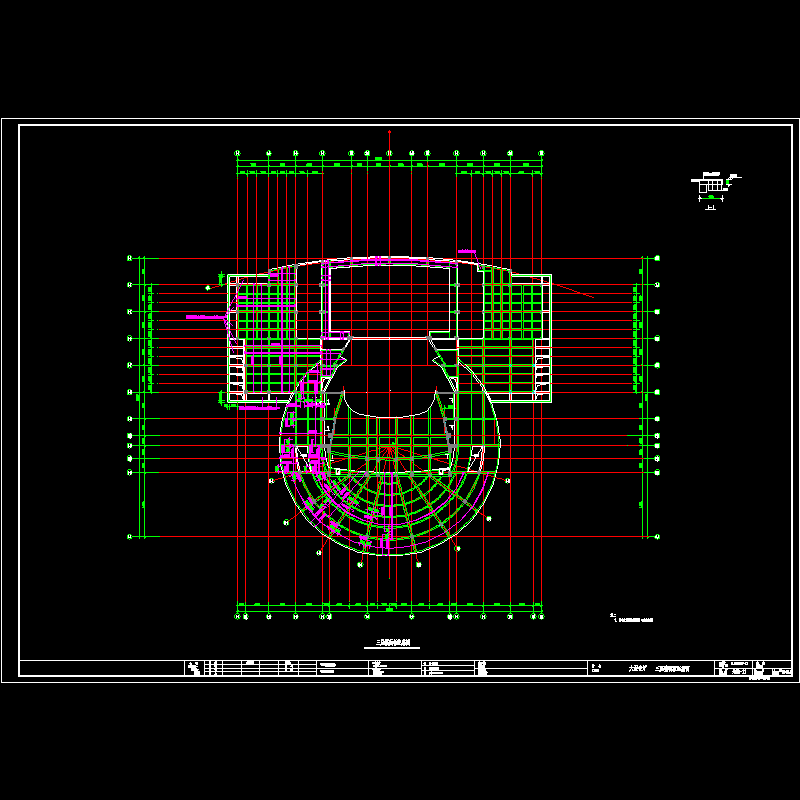

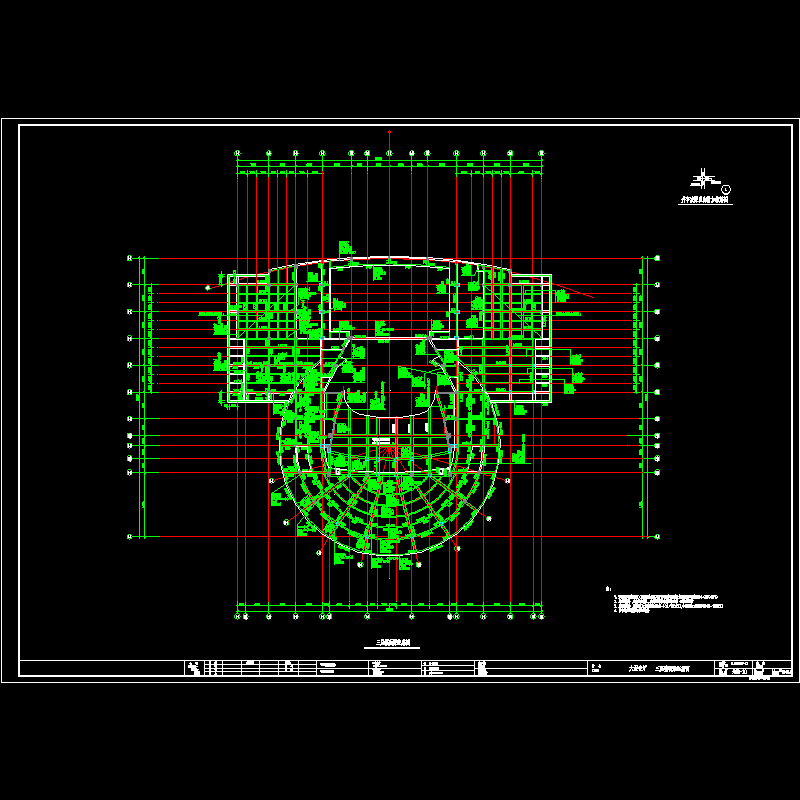

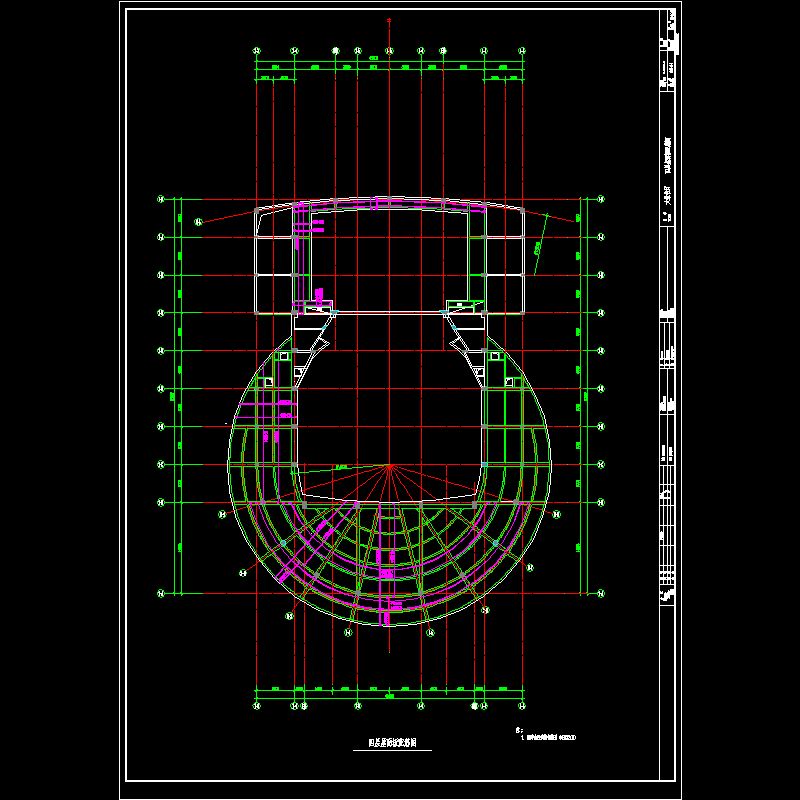

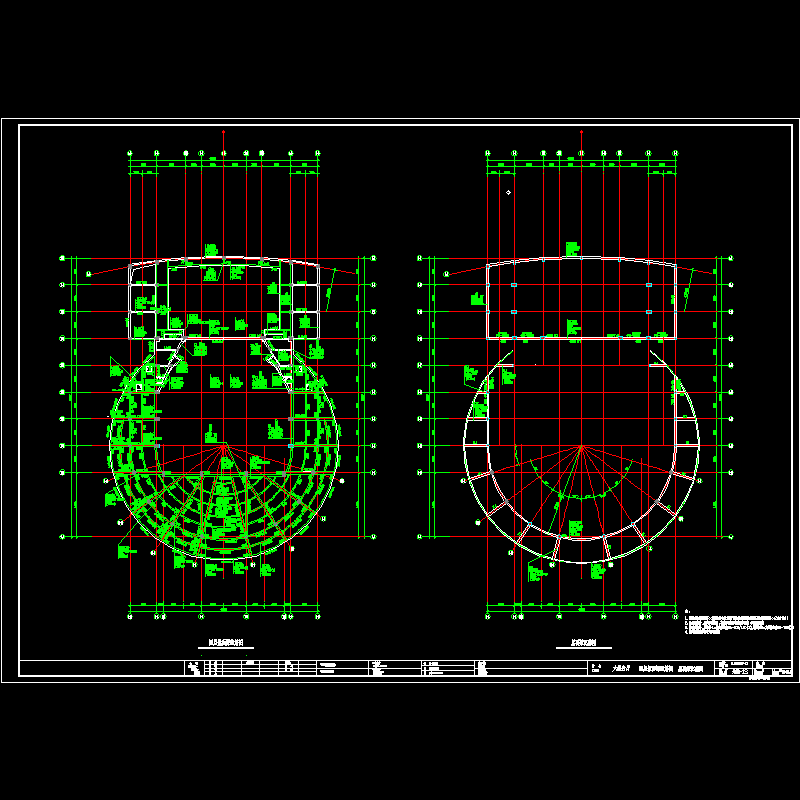

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
