一份33层剪力墙高层住宅楼结构CAD施工图纸

[复制链接]

0

主题

0

帖子

1538

积分

超级版主

Rank: 8Rank: 8

积分
1538
发表于 2020-2-10 17:04:38 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:33层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:28张

附件详情

该项目为地下1层,地上为33层,其中一层为商业和物管用房,地上部分标准层层高2.9米,建筑设计结构形式:剪力墙结构。
该资料包含:
结构设计总说明、剪力墙结构平面布置及墙柱大样图、剪力墙结构平面布置图、剪力墙、框架柱结构平面布置图、结构平面图、梁配筋图、结构平面布置图、屋面层结构平面布置图、屋面层梁配筋图、机房楼面层结构 平面布置图 、机房楼面层梁配筋图、机房屋面层结构平面布置、梁配筋图、结构平面详图、墙身剖面图、 楼梯详图 共28张图纸


剪力墙结构平面布置图

屋面层结构平面布置图

屋面层梁配筋图

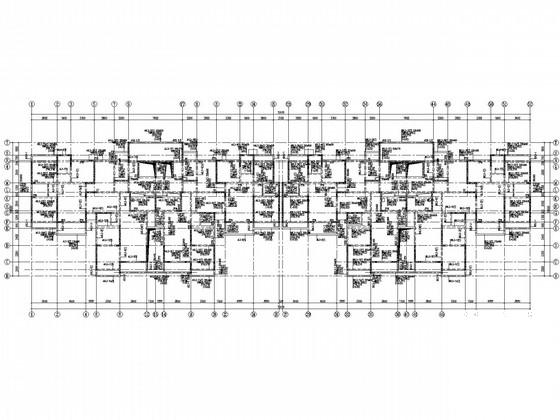

第 1 张图
第 1 张图

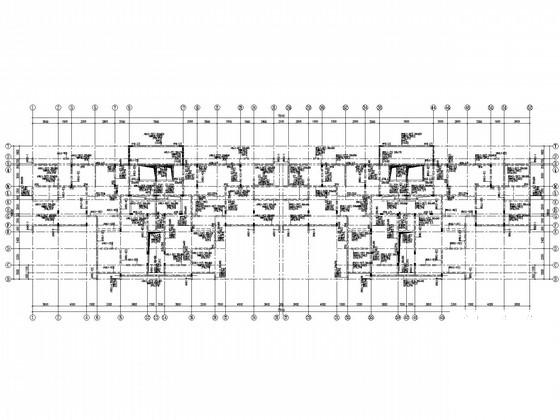

第 2 张图
第 2 张图

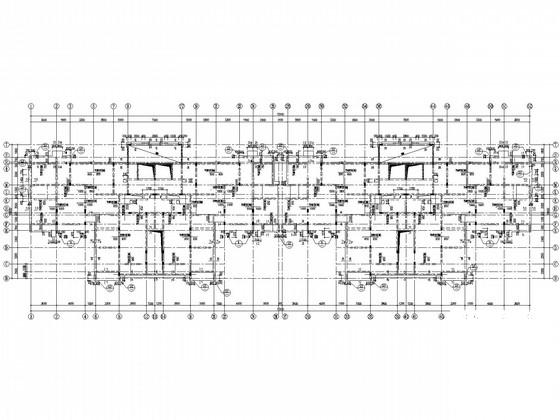

第 3 张图
第 3 张图

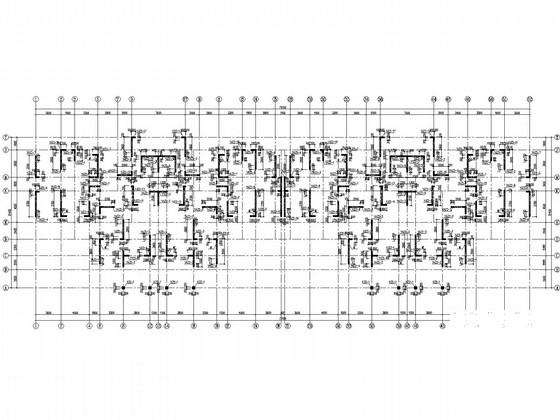

第 4 张图
第 4 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-10 17:04:38上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在居住建筑专区发帖交流相关知识。

附件2099v11edfcc2w1c100f0cc1c0.zip

4.3 MB

下载  售价: 100 积分    赚积分
