一份32层剪力墙结构高层住宅楼结构CAD施工图纸

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：32层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：条形基础,独立基础,筏形基础
• 结构安全等级：二级
• 地基基础设计等级：甲级
• 抗震设防烈度：7度抗震
• 风压：0.55kN/平方米
• 雪压：0.50kN/平方米
• 地下室功能：车库
• 参考图纸：45张
• 设计年代：近代

附件详情

【资料简介】该项目是辽宁某高层住宅项目，地下一层，地上三十二层（不包括阁楼层），房屋高度地上96.540米，剪力墙结构，基础形式为钢筋混凝土独立基础，条形基础及筏板基础，基础设计等级为甲级，抗震设防烈度为7度。

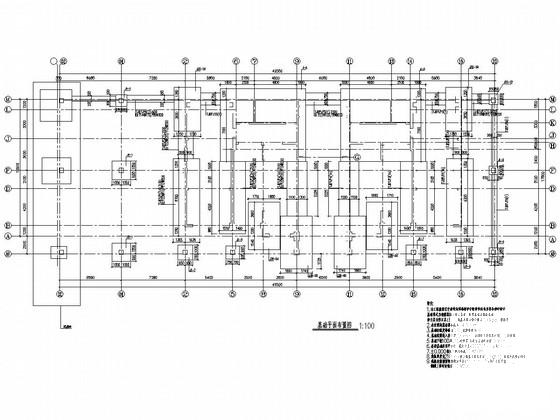

【该资料包含】 结构设计说明 ，基础平面布置图，基础详图，墙柱 平面布置图 ，墙柱详图，梁板配筋图，阁楼结构图，楼梯图等共计45张图。
【出图时间】1月。

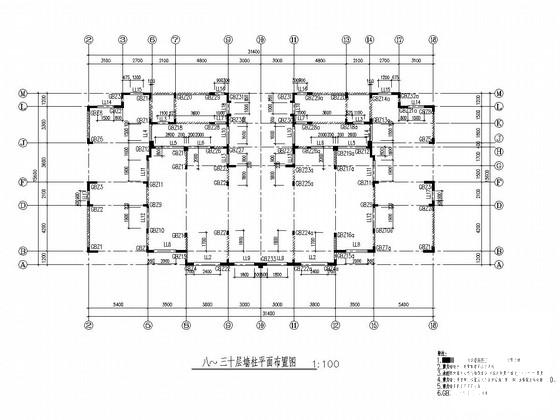

八~三十层墙柱平面布置图

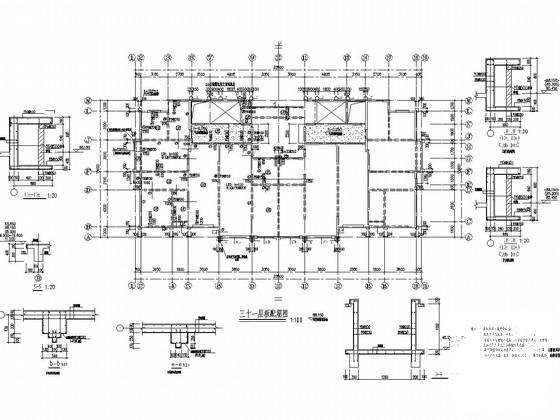

三十一层板配筋图

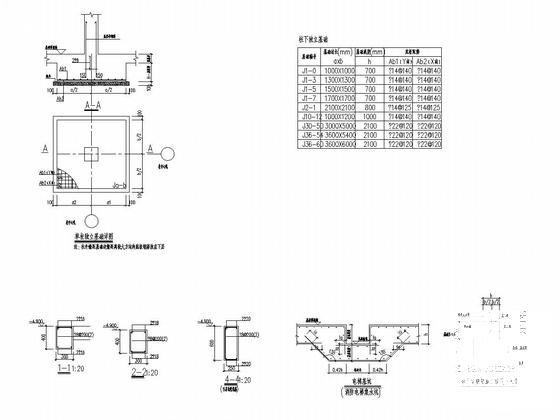

基础详图

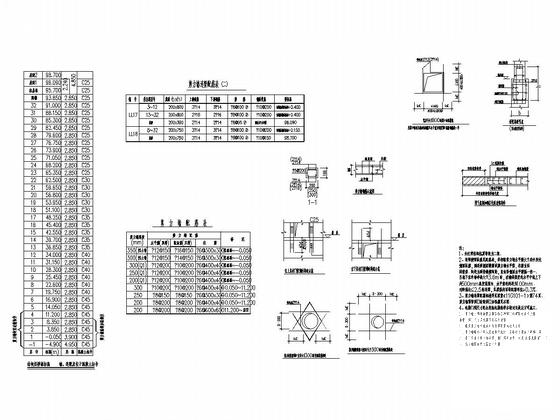

结构层楼面标高、结构层高表

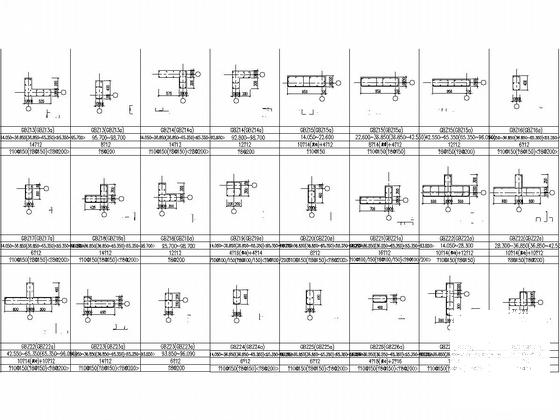

墙柱详图

楼梯图

三十二层梁配筋图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
