一份15层剪力墙结构高层住宅楼结构CAD施工图纸

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：15层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 参考图纸：28张
• 设计年代：近代

附件详情

该项目是深圳某高层住宅楼项目，采用剪力墙结构体系，本该资料包含：梁配筋图20张，墙定位图6张，楼梯图2张。

5栋A单元十四层梁配筋平面图

5栋A单元地下室墙柱定位图

墙定位图

楼梯详图

构造详图

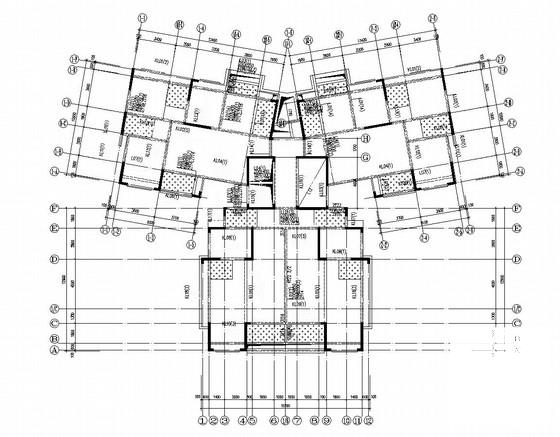

第 1 张图

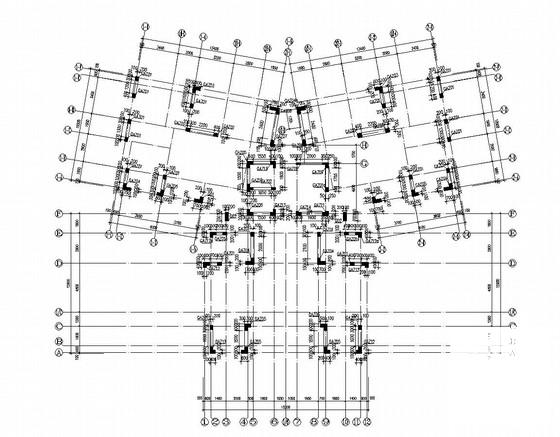

第 2 张图

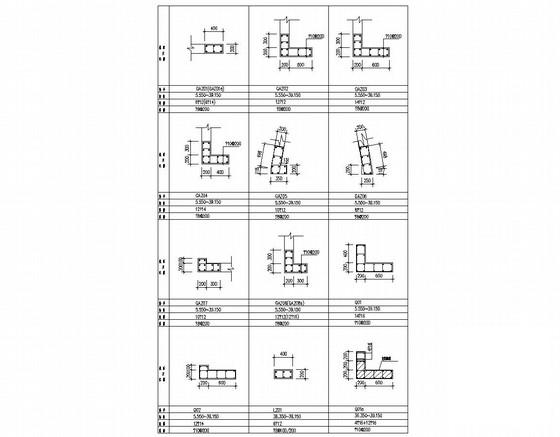

第 3 张图

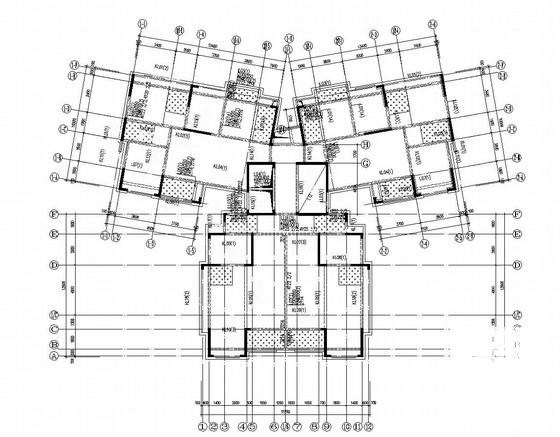

第 4 张图

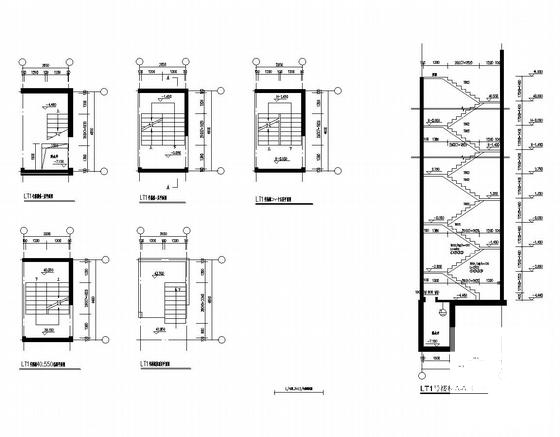

第 5 张图

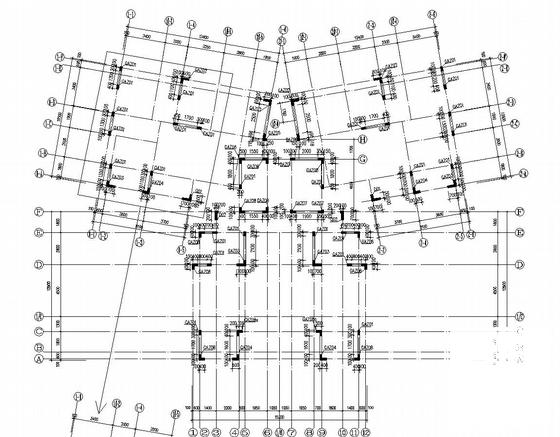

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
