一份8层框架办公楼结构CAD施工图纸(基础设计等级)

kangkang

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：教育
• 建筑高度类型：多层建筑
• 建筑地上层数：8层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.35kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：29张
• 设计年代：近代

附件详情

该项目是长沙某高校建筑艺术楼项目，地上八层，框架结构，建筑高度为34.55米，建筑类别调整后用于结构抗震验算的烈度6度，按建筑类别及场地调整后用于确定抗震等级的烈度6度，预应力管桩基础，基础设计等级为乙级。

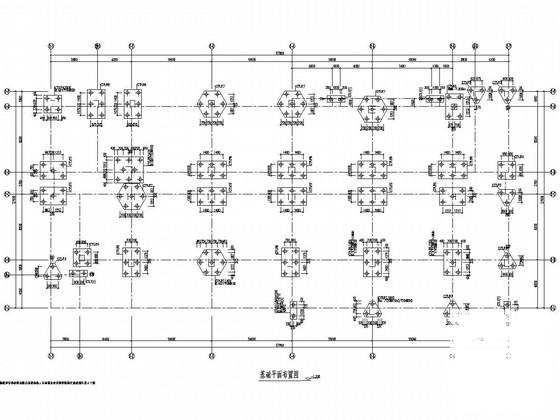

该资料包含： 结构设计说明 ，基础平面布置图，预应力管桩施工说明，基础梁平面布置图，框架柱平面布置图，梁平面布置图，板 平面布置图 ，楼梯竖向布置图等共计29张图。
分享投稿时间：近几年8月。

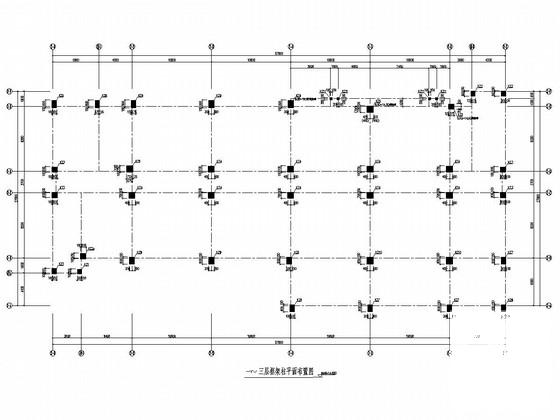

一~三层框架柱平面布置图

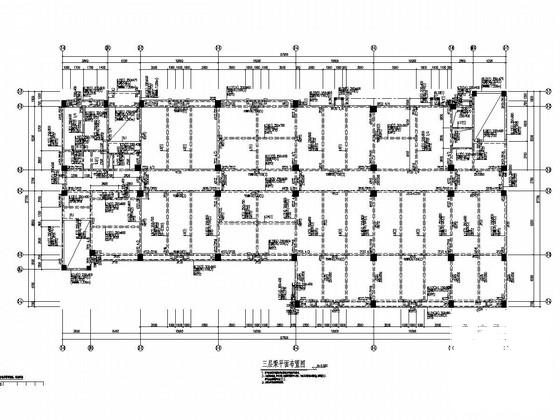

三层梁平面布置图

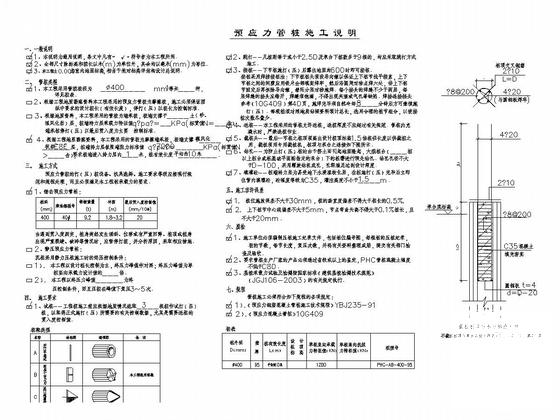

桩详图

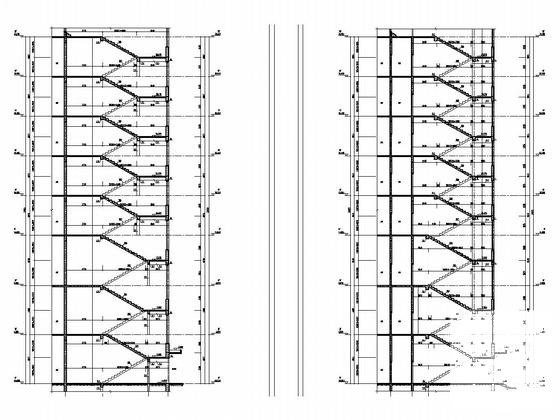

楼梯详图

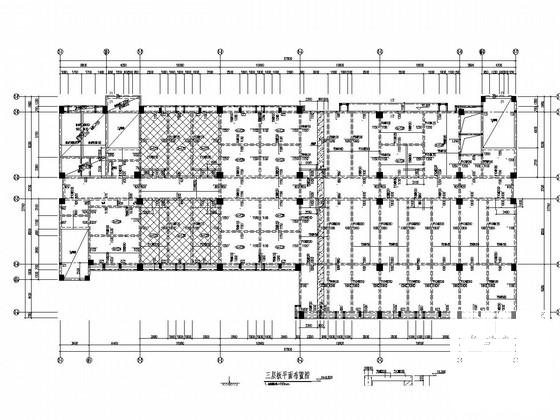

三层板平面布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
