一份3层商业建筑散热器采暖设计CAD施工图纸(4栋楼)

[复制链接]

0

主题

0

帖子

1803

积分

超级版主

Rank: 8Rank: 8

积分
1803
发表于 2020-2-25 21:59:39 | 显示全部楼层 |阅读模式

该帖子包含附件可供参考学习和下载,您可以 搜索 更多您想要的资源


  • 附件设计说明:有
  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:24张
  • 设计年代:近代
  • 设计内容:采暖
  • 冷热源:市政热网
  • 采暖系统:散热器供暖
  • 水系统:双管制,异程式
  • 节点大样:集分水器,管道支吊架
  • 项目所在地:天津

附件详情

  • 资料目录
  • 设计施工总说明
  • 主要设备材料表
  • 采暖平面图
  • 采暖水系统轴测图

附件详情

稿件为天津某商业区4栋商业楼采暖通风设计施工图纸; 该项目建筑性质为公共建筑,建筑层数为地上3层,1号商业地上建筑面积3795.4m2,2号商业地上建筑面积4592.22m2,3号商业地上建筑面积4231.85m2,4号商业地上建筑面积4625.71m2,建筑高度12.45m。
该项目采用散热器热水采暖系统。参照供热计量技术规程,设置分户热计量,商业及文化活动室每户设置一组计量装置。该项目采用共用供、回水立管的水平分环系统。供、回水立管采用异程式下供下回方式;户内系统采用下分式同程双管系统,管道暗敷在本层后浇层内预留的沟槽内。

,图纸共24张。

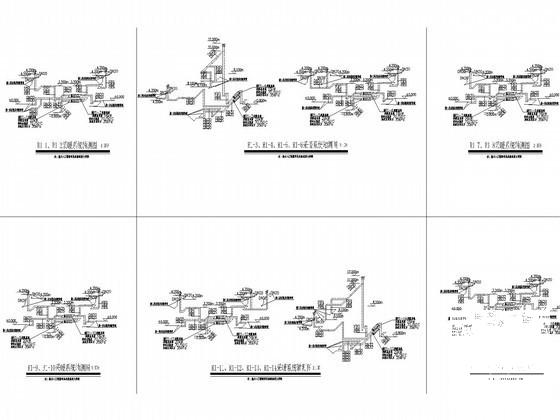

采暖水系统轴侧图

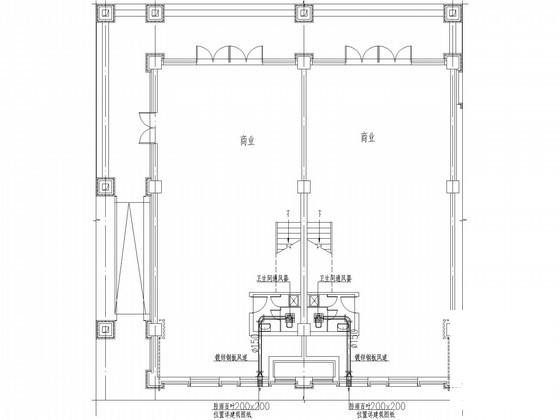

卫生间通风器接管示意图

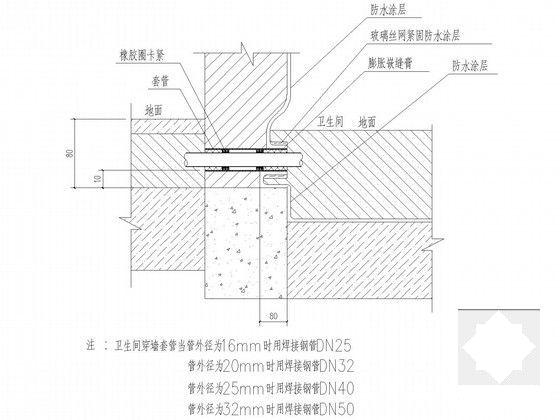

穿墙套管大样图

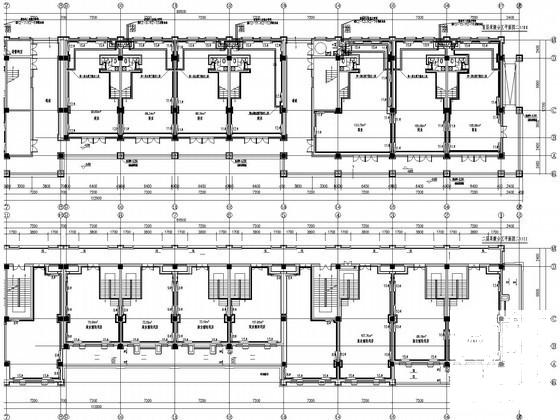

2号商业采暖平面

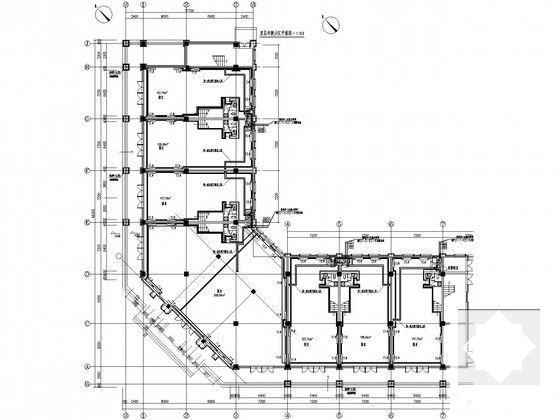

4号商业采暖平面

采暖平面大样

商业建筑采暖 - 1
第 1 张图
商业建筑采暖 - 2
第 2 张图
商业建筑采暖 - 3
第 3 张图
商业建筑采暖 - 4
第 4 张图
商业建筑采暖 - 5
第 5 张图
以上是部分图纸截图,有些图框没有放大后再截图,可能截图里不清晰或者看不到内容,您可以在下载后查看具体内容

温馨提示:该资料由网友于2020-2-25 21:59:39上传分享,您可以下载该资料进行学习和参考,如有侵权内容或者违法行为,请及时联系站长删除,如有疑问,您可以在商业建筑专区发帖交流相关知识。

附件2099v11ede2fw20es1d0f0sfcc.rar

9.75 MB

下载  售价: 100 积分    赚积分
