一份多层经济适用楼散热器采暖及煤气系统设计CAD施工图纸（给排水设计）

guiqulai

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：6层
• 图纸设计深度：施工图
• 参考图纸：9张
• 设计内容：采暖

附件详情

一、项目概要：
项目为一经济适用楼，地上六层...
二、冷热源：
采暖热媒为95/70°C热水,间歇采暖.热媒由室外供热管网供给...
三、采暖系统：
1.采暖形式为散热器采暖。
2.室内每组散热器均设手动放风门...
四、煤气系统：
1.住宅煤气由室外煤气管网供给。
煤气管道采用镀锌钢管,管道丝接,引入管敷设坡度...
五、给水系统：
1.生活给水由小区加压泵房变频供给。
2.管道穿过墙壁和楼板时,按相关规定尺寸预留孔洞,且应埋设套管。立管每层设置一个支架...

图纸共9张。

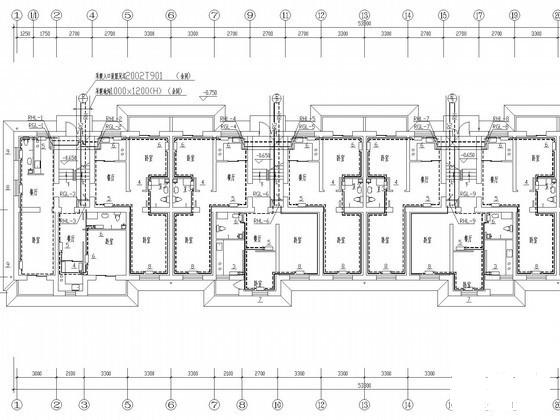

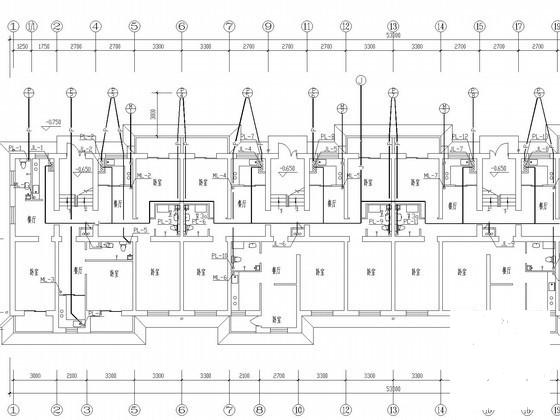

给排水平面图

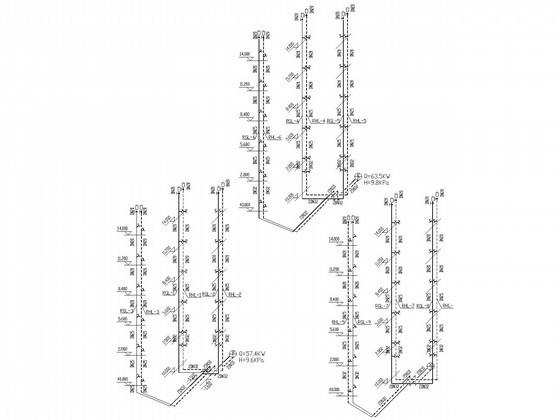

采暖系统图

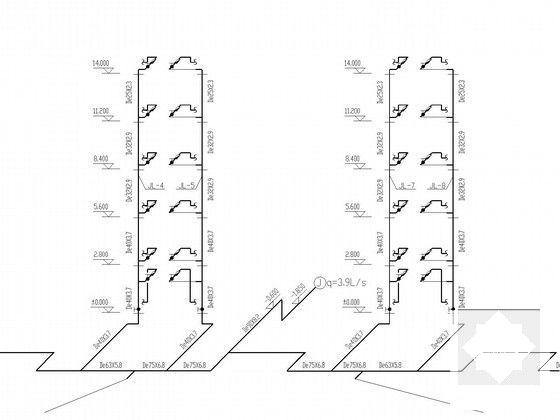

给水系统图

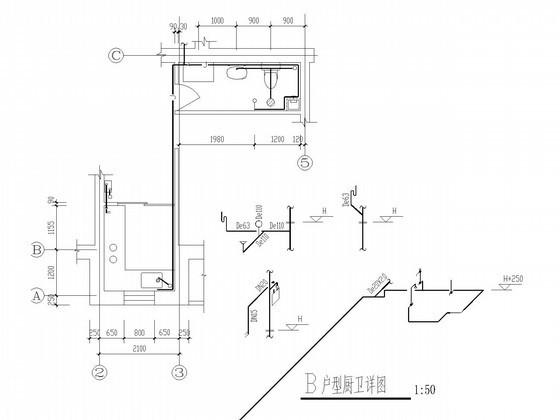

厨卫详图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-16 16:57:44上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在给水排水专区发帖交流相关知识。
