3层综合办公楼采暖设计施工图纸(GRD－4散热器)

nishiwodeshui

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情 该项目采暖供回水计算温度为95/70℃，热源由热力管网提供，本建筑采暖热负荷为170.5KW，户内系统阻力损失8.2KPa。采暖系统形式:采暖系统为双管下供下回系统。其中,供水管和回水管主管敷设在地下地沟内。采暖供回水管坡度:供回水干管坡度为i=0.003,连接散热器的支管坡度为i=0.01。散热器采用GRD－4型钢制绕片管对流散热器(500X117)，1873W/m 。

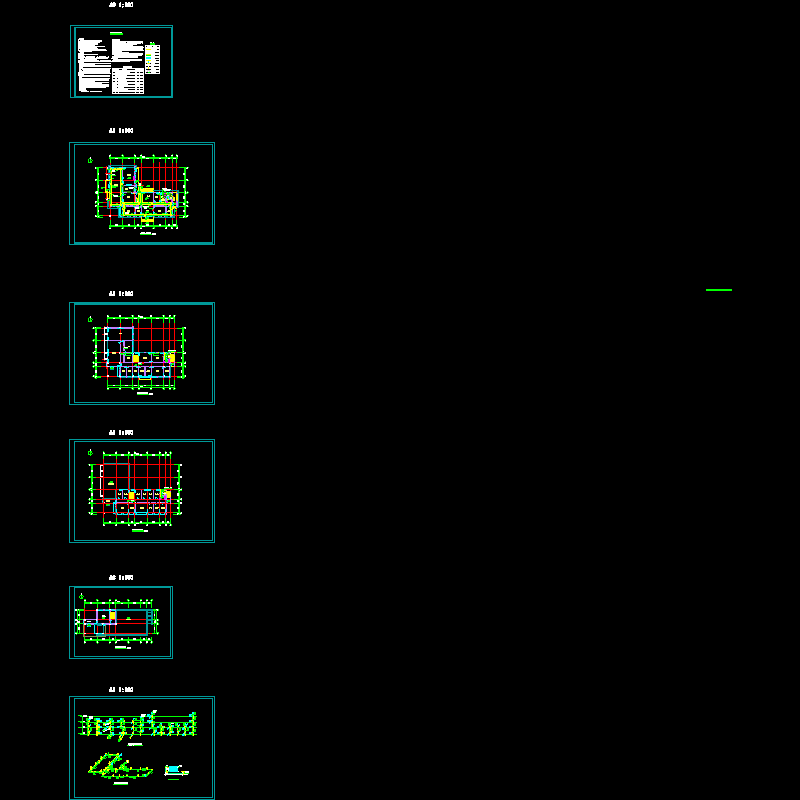

第 1 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
