一份18层多栋住宅楼给排水CAD施工图纸（智能化泵站）

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计结构形式：其他结构
• 建筑地上层数：18层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：85张
• 设计年代：近代
• 地下室用途：车库,设备用房,其它
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水设备：高位水箱
• 供水方式：市政供水,变频供水,分区供水,高位水箱供水
• 供水分区：三区
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：轻危险级
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：10
• 大样节点：水箱,泵房,厨房,卫生间,集水坑
• 项目所在地：上海

附件详情

• 资料目录
• 设计施工说明
• 地下一层平面图
• 一层平面图
• 二层平面图
• 三至十层平面图
• 十一至十五层平面图
• 十六至十八层平面图
• 屋顶层平面图
• 系统图（一）
• 系统图（二）
• 系统图（三）
• 系统图（四）
• 厨卫详图一
• 厨卫详图二
• 一层喷淋平面图
• 标准层喷淋平面图

附件详情

该项目位于上海，是一普通住宅项目，为二类普通住宅，地下夹层为非机动车库，地上为住户，每栋楼分2个单元，分别为1梯4户，1梯3户；建筑层数为地上18层，地下一层；建筑高度为52米；
，共计85张图纸；

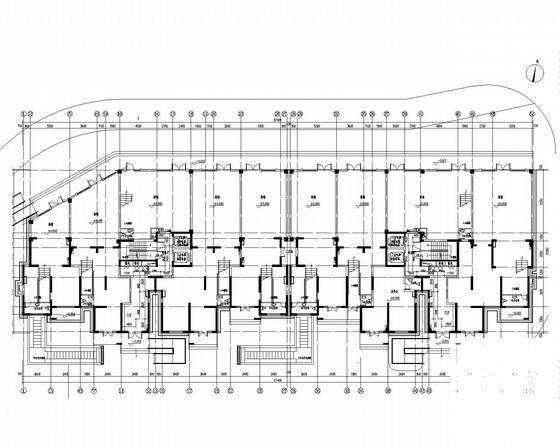

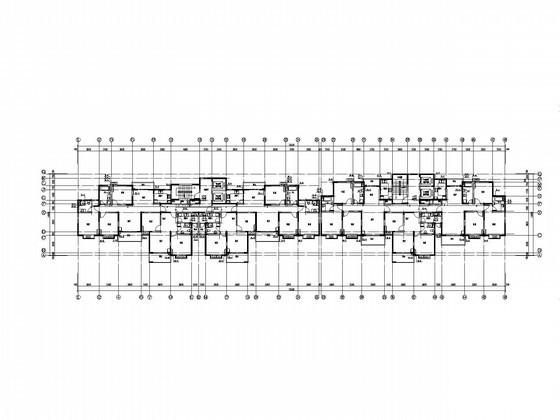

标准层给排水平面图

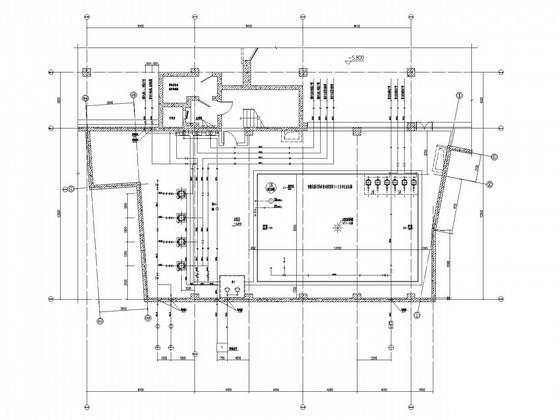

水泵房给排水平面图

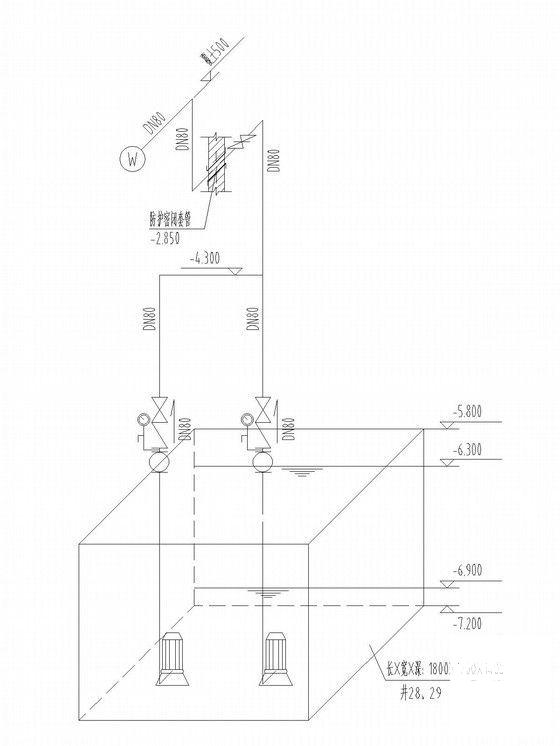

集水井排水系统图

污水系统图

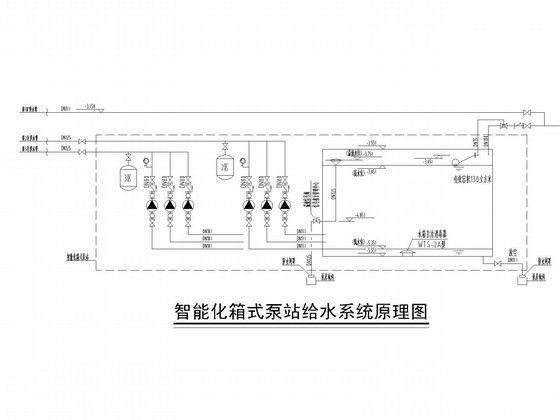

智能化箱式泵站给水系统原理图

厨房大样图

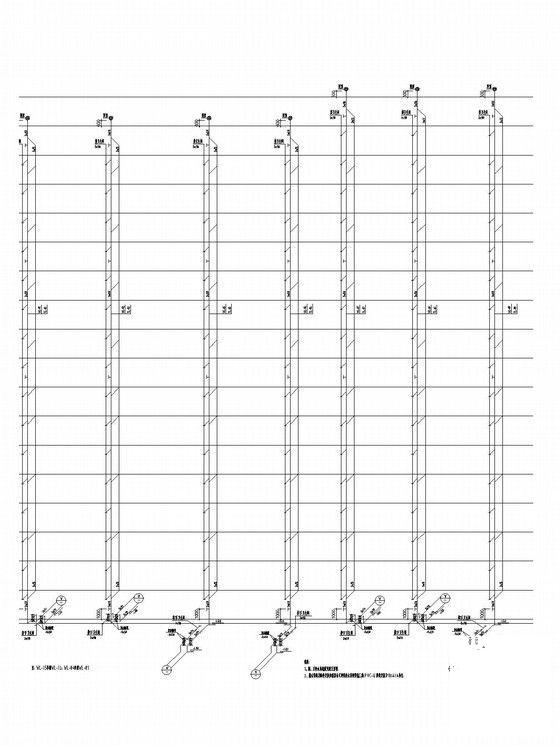

给水及消火栓系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
