一份7层小区建筑给排水CAD施工图纸（4栋、地下室）

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业
• 建筑高度类型：多层建筑
• 建筑设计面积：20648.81平方米
• 建筑地上层数：7层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：43张
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统
• 消防设计：室内消火栓系统,喷淋系统
• 供水方式：市政供水,分区供水,无负压供水
• 供水分区：两区
• 排水体制：雨污分流
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：5
• 大样节点：水泵,泵房,卫生间
• 项目所在地：四川

附件详情

• 资料目录及主要材料表
• 给排水设计说明及图例
• 给排水系统原理图
• 给排水平面图
• 卫生间给排水大样图
• 地下室生活及消火栓系统原理图
• 地下室自动喷淋平面图
• 地下室给排水平面图
• 消防泵房机械安装大样图

附件详情

资料介绍：该项目总建筑面积约20648.81平方米，建筑高度23.5m。建筑层数为地上7层，地下1层。

设计内容: 该项目地下室的给排水系统，室内外消火栓给水系统,自动喷水系统。

，图纸共43张。

给排水系统原理图

底层给排水平面图

图5

给排水系统原理图(二)

三层给排水平面图

室外给排水总平面图

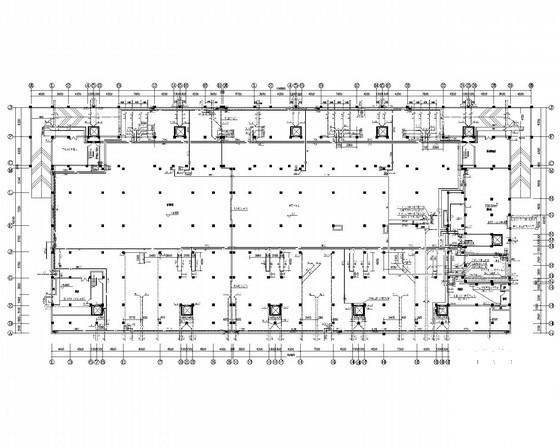

第 1 张图

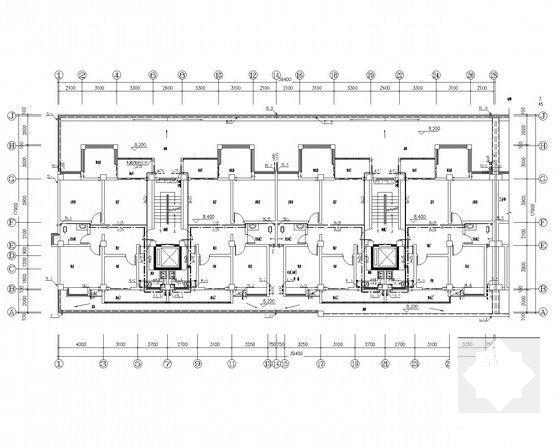

第 2 张图

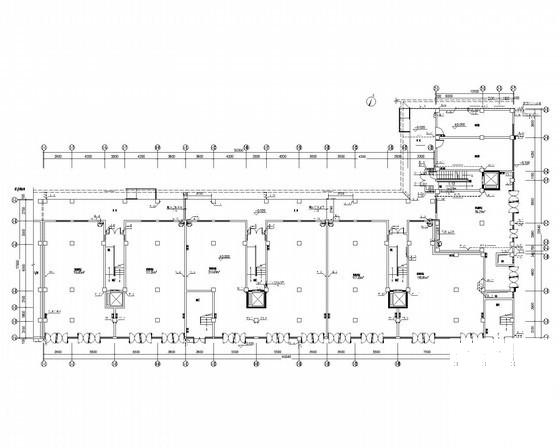

第 3 张图

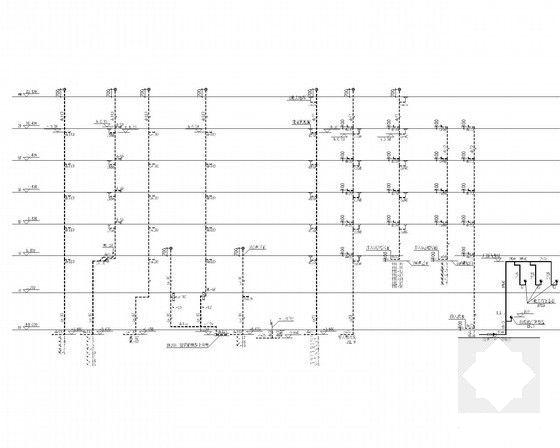

第 4 张图

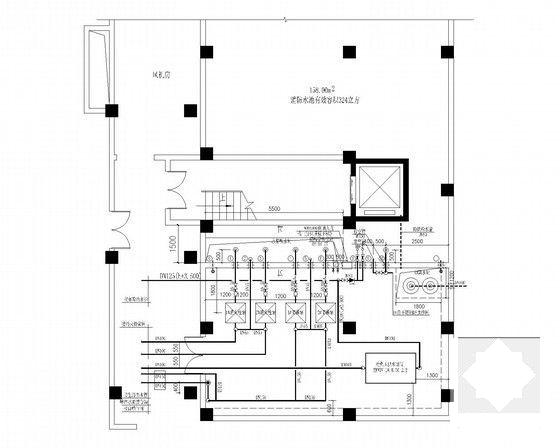

第 5 张图

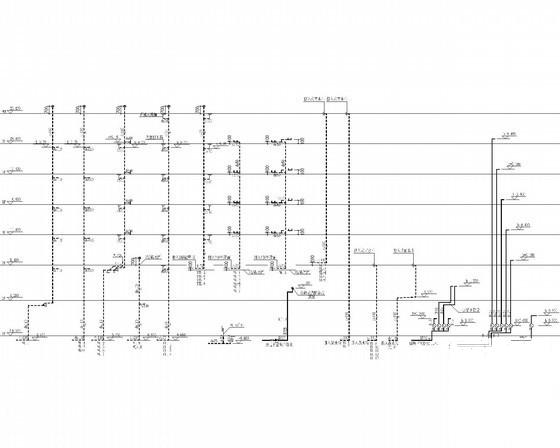

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
