一份6层大型娱乐场所建筑给排水CAD图纸(地下室管道)

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业,娱乐
• 建筑地上层数：6层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 设计年代：近代
• 地下室用途：商业,其它
• 生活供水设计：生活给水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统
• 供水方式：市政供水
• 供水分区：无
• 排水体制：污废合流,雨污分流
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室外(L/S)：25
• 消火栓用水量室内(L/S)：25
• 大样节点：泵房,卫生间

附件详情

• 资料目录、图例、设计说明
• 地下室、3~5层、屋面消火栓管道系统图
• 消防喷淋、消防泵房系统图
• 地下室管道改造平面图
• 三层消火栓布置平面图
• 四层消火栓布置平面图
• 五层消火栓布置平面图
• 三层消防喷淋平面图
• 酒吧隔层消防喷淋平面图
• 四层消防喷淋平面图
• 五层消防喷淋平面图
• 屋面消防给水平面图

附件详情

工程为一娱乐场所建筑，建筑共计7层（含地下室一层），建筑高度为29.4米，建筑面积为24500平米；
该项目建筑3-5层为业主所有，建筑面积为10500平米，主要使用功能为：KTV歌厅，建
筑使用性质为娱乐场所，建筑消防划归已一类高层建筑；
设计内容：3~5层喷淋、消火栓系统；屋面管道系统。
，共计12张图纸；

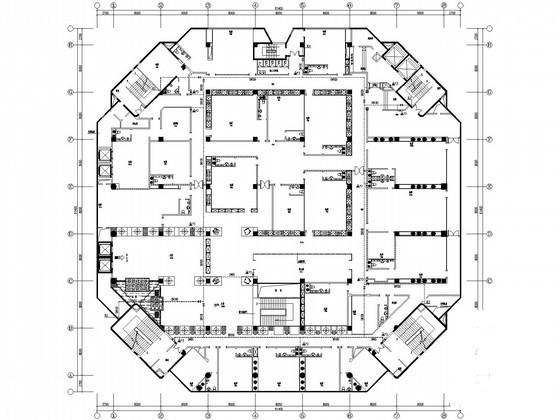

五层消火栓布置平面图

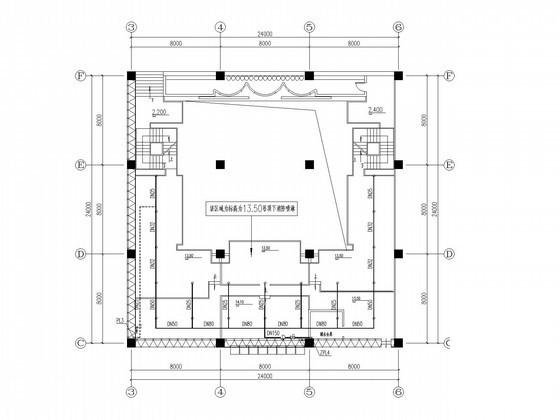

酒吧隔层消防喷淋平面图

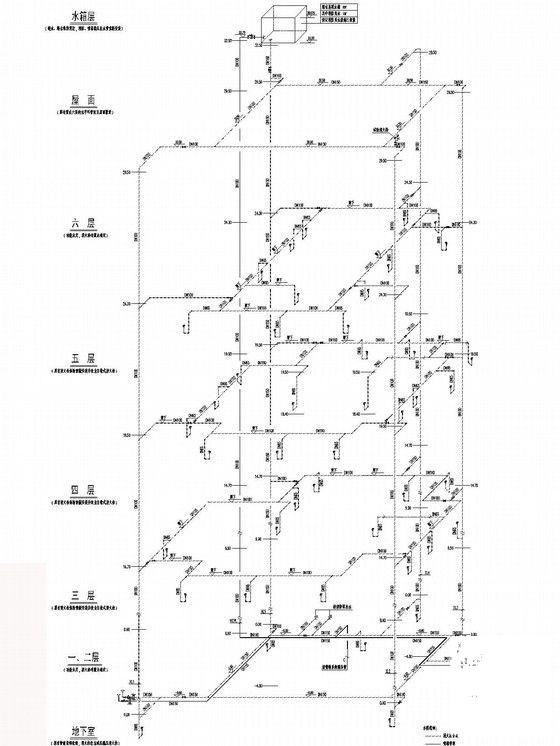

消火栓给水系统图

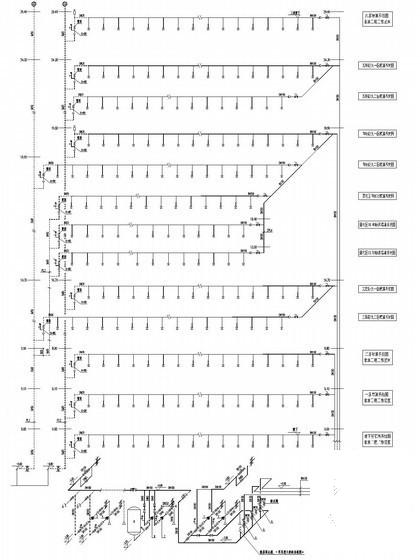

消防喷淋、消防泵房系统图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
