一份2层防空地下室给排水CAD施工图纸

kkll9988

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有

附件详情

• 封面 资料目录
• 设计总说明 材料表 图例
• 防火分区示意图 喷淋系统原理图 消火栓给水系统轴测图
• 灭火器配置、消火栓、喷淋干管给水平面图
• 喷淋平面图
• 变配电室、发电机房气溶胶气体灭火平面图 地下室集水坑排水原理图
• 消防水池、泵房给排水平面放大图 剖面图
• 人防地下室战时给排水平面图
• 防空地下室给排水设计施工说明
• 地下室战时给水系统图
• 地下一、二层人防分区示意图
• 防护密闭大样图 防爆地漏、防护密闭套管安装图
• 战时地下一、二层口部、移动电站排水系统图

附件详情

项目概况：该项目位于云南，是地下室人防工程。该人防工程平时用途为地下汽车停车库、及部分地下复式汽车停车库，战时功能为二等人员掩蔽所。本人防工程的防护等级为乙类常6级。本人防工程位于地下一、二层。人防工程战时共划分为十一个防护单元。地下一层划分为十个防护单元，掩蔽人数11690人，设置一个移动电站，位于防护单元三内。地下二层划分为一个防护单元，掩蔽人数11650人。设置二个移动电站，均位于防护单元十一内。
设计范围：该资料范围为地下室区域内给水排水管道系统(含战时人防给排水系统)。防空地下室战时给排水设计，生活给水二次加压设施（生活水池、泵房）由自来水公司进行专项设计，不在该资料范围。
，共17张。

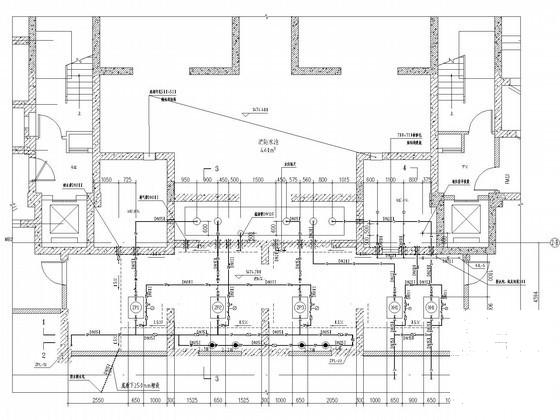

消防泵房、水池给排水平面放大图

地下一层人防地下室战时给排水平面图

平时给排水设计平面图

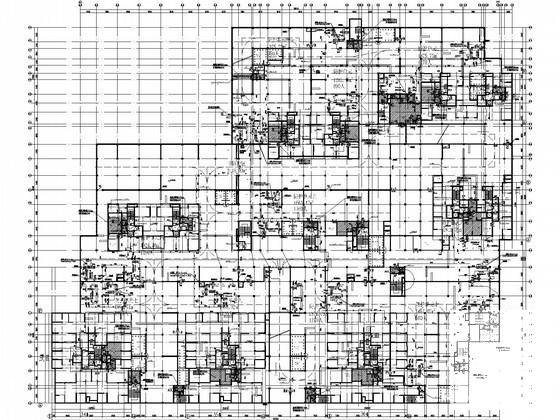

第 1 张图

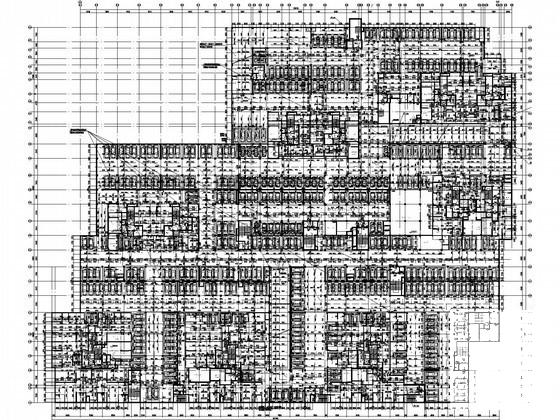

第 2 张图

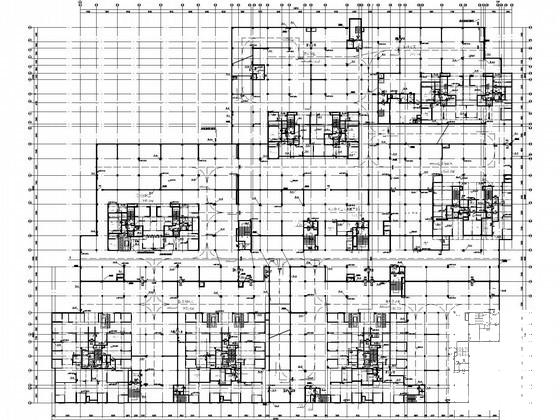

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
