一份地下2层大型地下室给排水CAD施工图纸

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：其他
• 建筑设计结构形式：钢筋混凝土结构
• 建筑设计面积：202617.14平方米
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：7张
• 设计年代：近代
• 地下室用途：车库
• 生活供水设计：生活给水系统
• 排水体制：雨污分流
• 消火栓用水量室外(L/S)：20
• 消火栓用水量室内(L/S)：30

附件详情

• 给排水设计说明
• 给排水平面图
• 自动喷淋平面图
• 室内消火栓供水系统原理图
• 自动喷淋供水系统原理图
• 集水坑大样图
• 泵房给排水大样图

附件详情

总占地面积40207.16 m2,总建筑面积大约：202617.14m2，主要包括5个地上单体建筑、地下室及室外附属工程，其中4个单体建筑类别分别是A1、A2两栋为33层高层住宅，A3、A4两栋为40层高层住宅层住宅，地下室功能为Ⅰ类地下停车库；并包括一栋多层幼儿园建筑。
该资料范围包括 用地红线 范围内的室内外生活给水系统、排水系统、消防给水系统、小型排水构筑物。
，共7张。

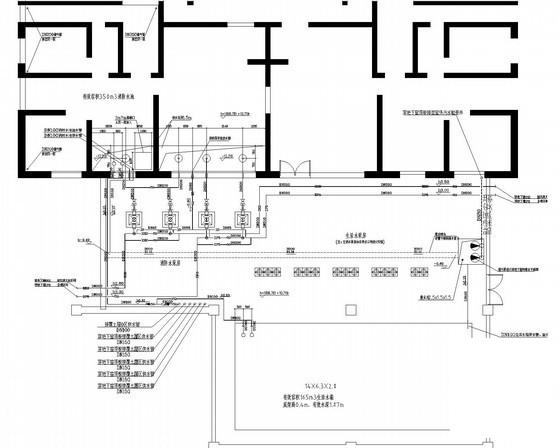

泵房大样图

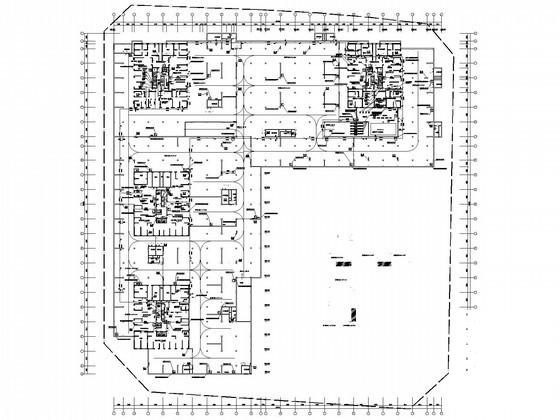

给排水平面图

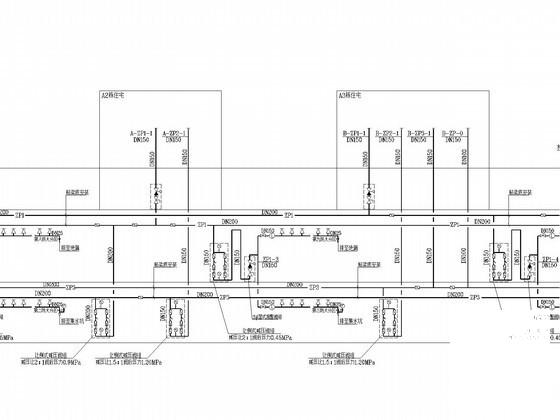

自动喷淋供水系统

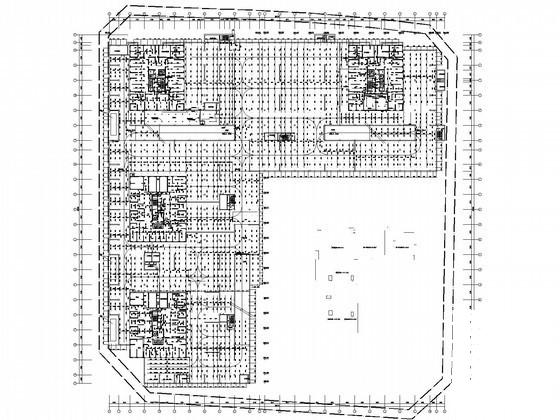

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
