[CAD]地下2层大型甲类人防地下室电气图纸（固定电站）(火灾自动报警)

ttffdd7788 · 发表于 2020-2-22 14:34:23

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：其他
建筑高度类型：多层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：17657平方米
建筑地下层数：2层
参考图纸：29张
设计年代：近代
地下室用途：人防,车库,设备用房
节点大样：人防,线槽,线管,电缆,防雷接地,弱电设备
负荷等级：一级
火灾保护分级：一级
监控图像等级：3级以上
接地方式：TN-S
项目所在地：江苏
强电设计：供配电系统,应急电源,低压配电,电气照明,接地安全
弱电设计：火灾自动报警系统 ,视频监控系统,停车场管理系统,综合布线系统

附件详情

本地下室位于某大楼地下负一层、负二层,为附建式甲类人防工程，框架结构;平时用途:自行车库、复式汽车库；停车位：643个(包含69个电动汽车车位)；战时用途:6个二等人员掩蔽部,1个固定电站；防护等级:核6级常6级;防化级别:丙级；人防电源:设有固定电站（2台120kW）；人防建筑面积:17657平方米；防护单元数量:6个；在地下二层设置一座人防配电室，一座固定电站；每个防护单元设置一个防护值班室。该项目由双重电源供电，双重电源引自变压器不同低压母线段。
内容包括：人防设计说明，人防防护单元配电系统图，火灾自动报警系统图，火灾自动报警设计说明，电站联络信号箱系统图，电气管线大样图，平时/战时配电系统图，固定电站大样图，三种通风方式控制原理图，动力平面图，照明平面图，消防平面图，弱电平面图等。

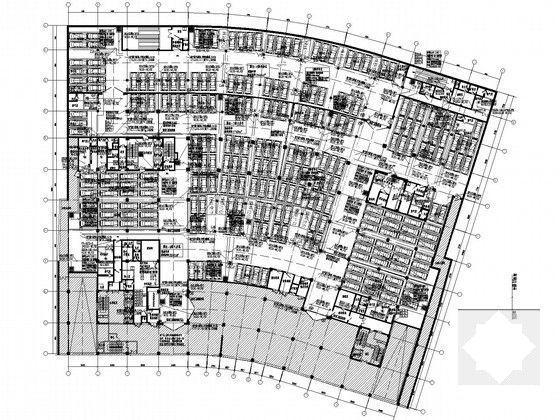

大型甲类人防地下室地下二层消防平面图

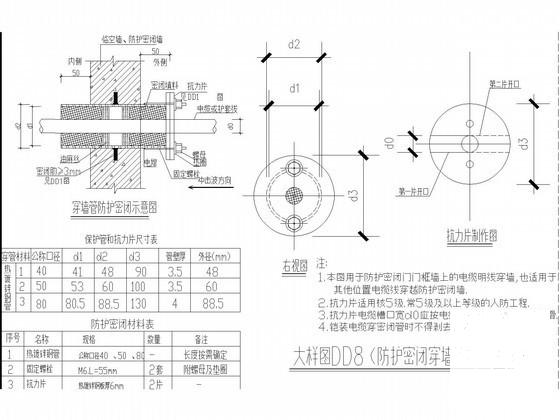

大型甲类人防地下室穿墙密闭套管大样图

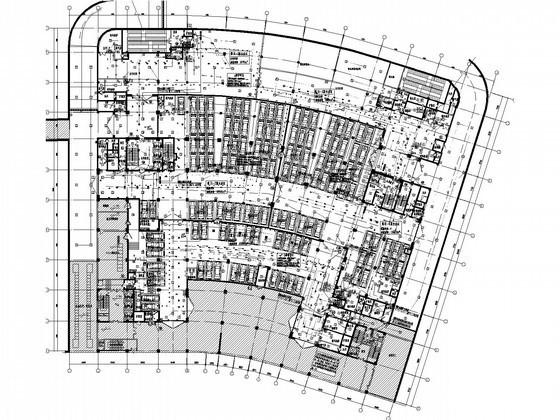

大型甲类人防地下室地下一层动力平面图

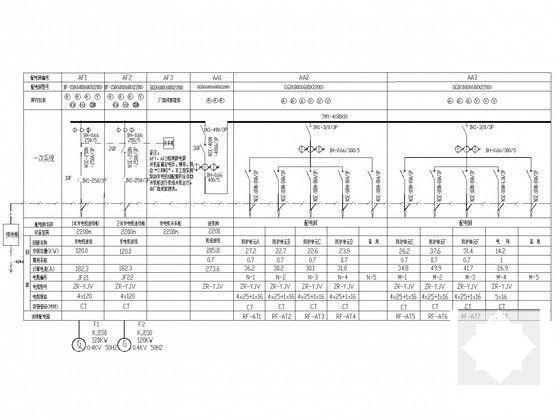

大型甲类人防地下室固定电站配电系统图

大型甲类人防地下室固定电站信号联系箱

大型甲类人防地下室火灾自动报警系统图

大型甲类人防地下室配电箱系统图

大型甲类人防地下室战时低压干线系统图

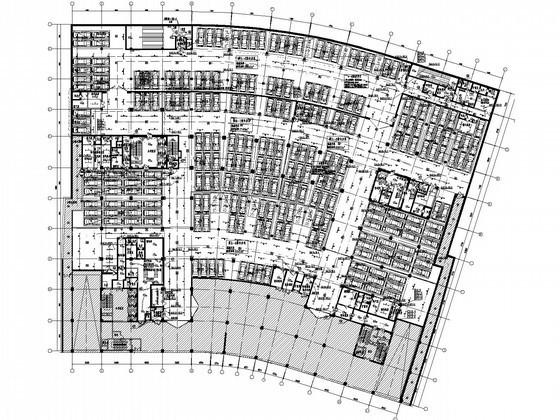

大型甲类人防地下室地下二层照明平面图
