大型甲类人防地下室全套电气CAD大样图

附件详情

本地下室位于某大楼地下负一层、负二层,为附建式甲类人防工程，框架结构;平时用途:自行车库、复式汽车库；停车位：643个(包含69个电动汽车车位)；战时用途:6个二等人员掩蔽部,1个固定电站；防护等级:核6级 常6级;防化级别:丙级；人防电源:设有固定电站（2台120kW）；人防建筑面积:17657平方米；防护单元数量:6个；在地下二层设置一座人防配电室，一座固定电站；每个防护单元设置一个防护值班室。该项目由双重电源供电，双重电源引自变压器不同低压母线段。

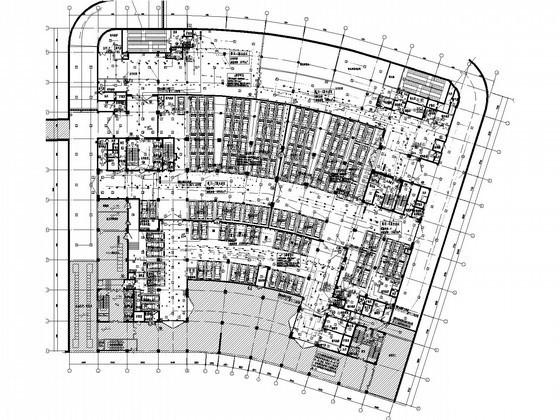

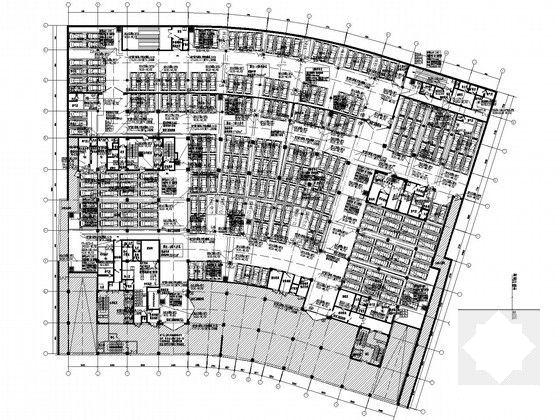

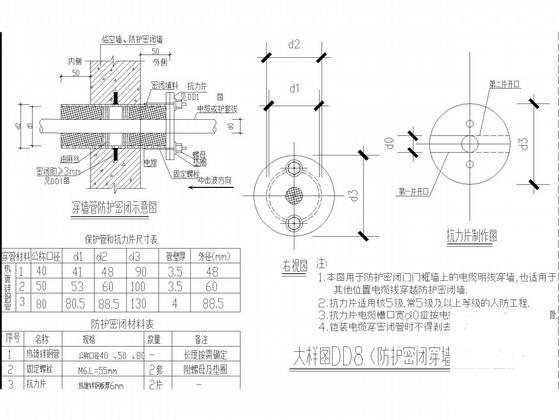

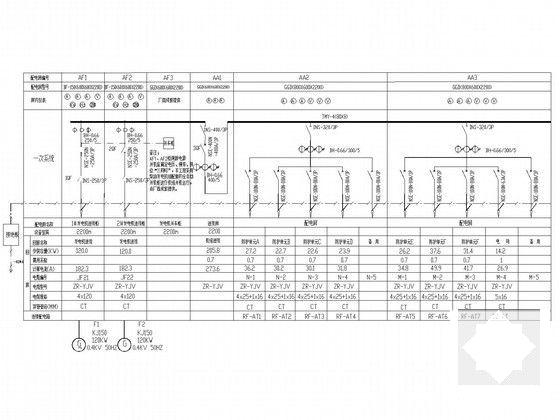

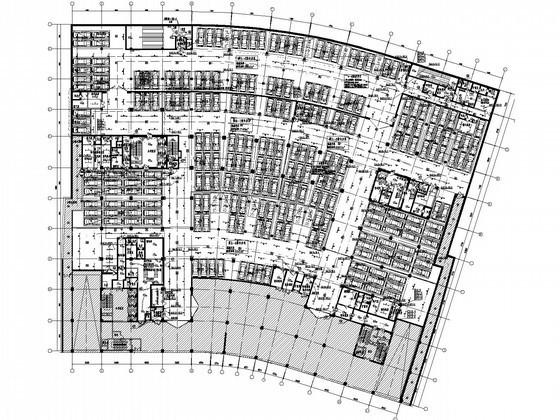

内容包括：人防设计说明，人防防护单元配电系统图，火灾自动报警系统图，火灾自动报警设计说明，电站联络信号箱系统图，电气管线大样图，平时/战时配电系统图，固定电站大样图，三种通风方式控制原理图，动力平面图， 照明平面图 ，消防平面图， 弱电平面图 等。
