一份高层公寓小区给排水CAD施工图纸（4栋楼）(消火栓系统图)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑设计面积：12619平方米
• 建筑地上层数：33层
• 建筑地下层数：2层
• 图纸设计深度：施工图
• 参考图纸：64张
• 设计年代：近代
• 地下室用途：人防,车库
• 生活供水设计：生活给水系统
• 消防设计：室内消火栓系统,灭火器配置系统
• 供水方式：市政供水
• 排水技术：重力排水
• 火灾危险等级：中危险级Ⅰ级
• 消火栓用水量室内(L/S)：30
• 大样节点：水箱,卫生间
• 项目所在地：山东

附件详情

• 地下二层~三十三层给排水消防平面图
• 水箱间大样图
• 卫生间给排水系统图
• 冷水及热水系统图
• 消火栓系统图
• 排水系统图
• 水箱大样图

附件详情

本稿件为[山东]高层公寓小区给排水施工图纸（4栋楼），项目概要：该工程为高层公寓楼，地上三十三层住宅，地下二层为人防，地下一层为自行车库。屋顶设有18m 消防水箱和30m 生活冷（热）水箱各一个（中间分隔）。总建筑面积为12619平方米。一、设计内容：给水系统、热水系统、排水系统、消火栓系统、和建筑灭火器的配置。
，共64张图纸。

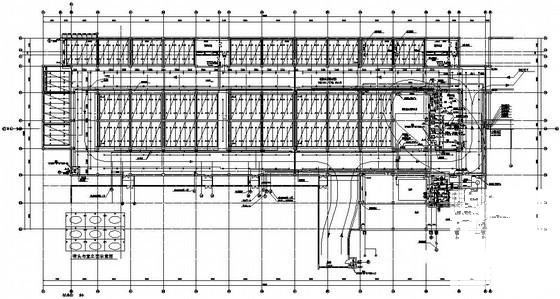

C段1区地下二层给排水消防平面

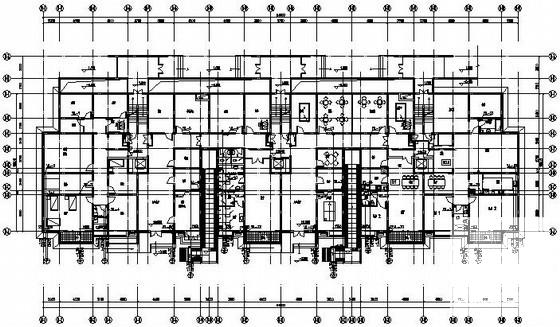

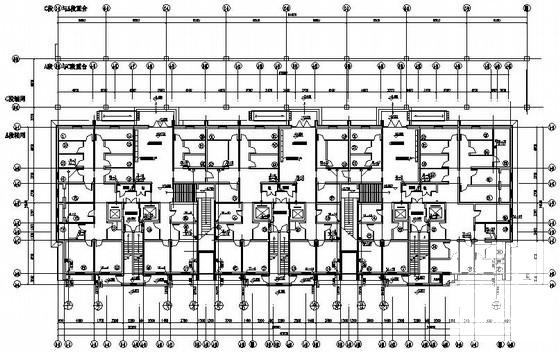

一层给排水消防平面图

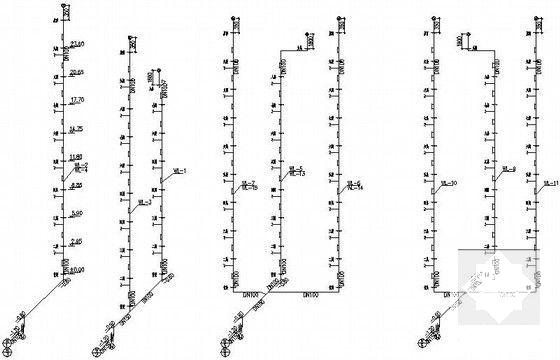

B段污水系统图

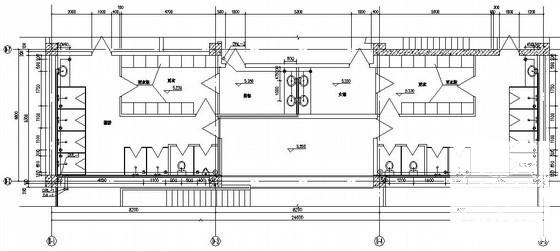

淋浴间大样图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
