一份18层住宅小区给排水CAD施工图纸（11栋楼）

yyuu8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：18层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：101张
• 设计年代：近代
• 地下室用途：车库,设备用房
• 生活供水设计：生活给水系统
• 排水设计：污水系统,废水系统,雨水系统
• 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
• 供水设备：水泵站
• 供水方式：市政供水,分区供水
• 供水分区：三区
• 排水体制：污废合流,雨污分流
• 火灾危险等级：轻危险级
• 消火栓用水量室外(L/S)：15
• 消火栓用水量室内(L/S)：20
• 项目所在地：天津

附件详情

• 给排水设计施工说明
• 地下室给排水平面图
• 1~11栋楼各层给排水平面图
• 给排水管道轴测图
• 机房层给排水平面图
• 地下车库给排水变更平面图
• 地下车库自动喷水变更平面图

附件详情

本稿件为[天津]住宅小区给排水施工图纸（含11栋楼），该项目项目为住宅小区工程，层高 3.000m，地上18层地下1层。设计范围：各建筑物室内给排水及消防设计。
，共101张图纸。

2#楼首层给排水平面图

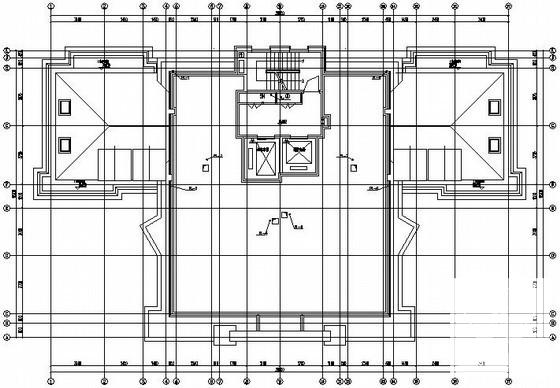

机房层给排水平面图

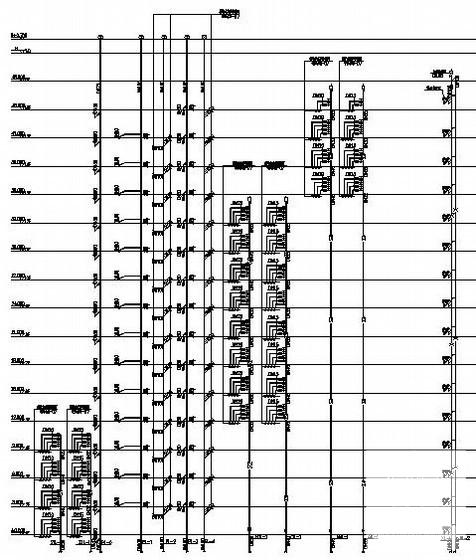

给排水管道轴测图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
