一份商业广场地下通风排烟CAD施工图纸

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：商业
• 建筑设计面积：139478平方米
• 图纸设计深度：施工图
• 参考图纸：5张
• 设计年代：近代
• 设计内容：空调,通风,防排烟,其它
• 冷热源：空气源热泵
• 项目所在地：重庆

附件详情

• 设计施工说明
• 主要设备材料表
• 通风平面图
• 防排烟平面图
• 大样图

附件详情

该项目为重庆某商业广场地下通风排烟工程。建设功能：商业、地下车库、仓储及设备用房等。地上4层，地下2层。负二层为车库，建筑面积30961平米，车位数803辆；负一层为商业及车库，建筑面积30937平米，其中商业建筑面积18731平米，车库建筑面积12206平米，车位数157辆。建筑总面积139478平米，其中计算容积率面积：139478平米。
设计范围：1. 变配电所、开闭所、柴油发电机房、水泵房等设备用房机械通风设计；
2. 负一、负二层车库及商业 通风防排烟 设计；
3. 10号楼地下防烟楼梯间正压送风设计；
4. 1~10号楼及地下层商业空调设计；
5. 公共卫生间机械通风设计。
设计年代：近代，图纸7张。

图5

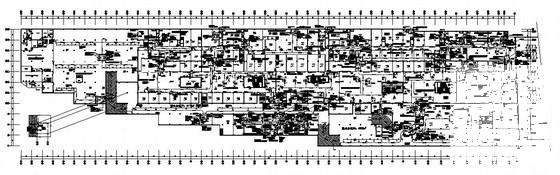

第 1 张图

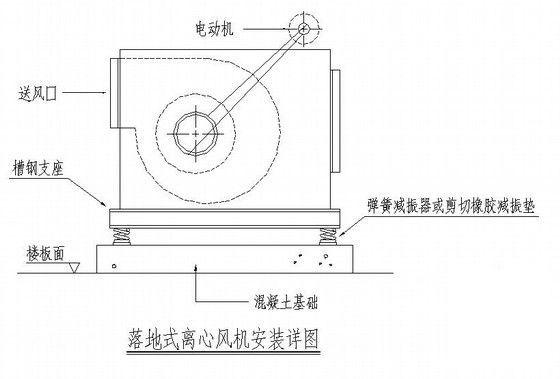

第 2 张图

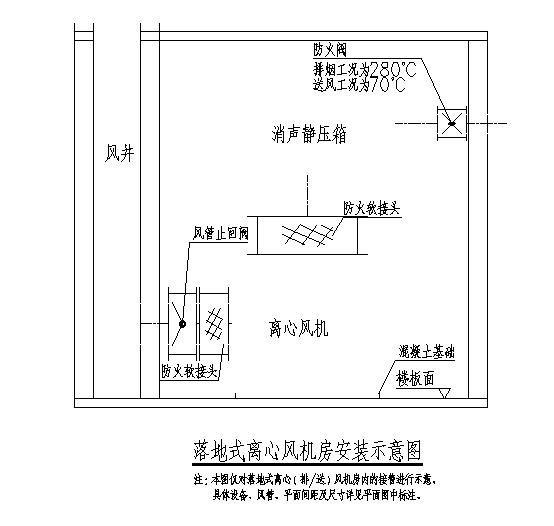

第 3 张图

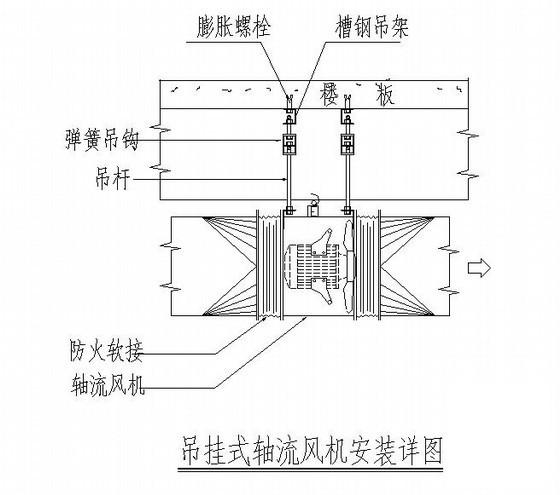

第 4 张图

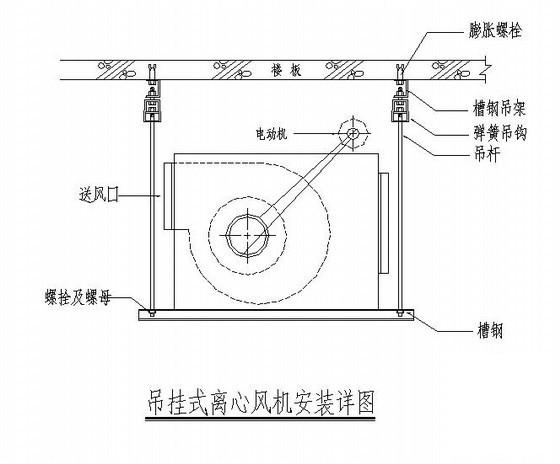

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
