85799平米32层商业住宅楼给排水CAD施工大样图

资料简介
赚取积分

设计详细说明：有
建筑类别：住宅,商业
建筑高度类型：高层建筑
建筑设计结构形式：钢筋混凝土结构
建筑设计面积：85799平方米
建筑地上层数：32层
建筑地下层数：2层
图纸设计深度：施工图
参考图纸：74张
设计年代：近代
地下室用途：车库,设备用房
生活供水设计：生活给水系统
排水设计：污水系统,废水系统,雨水系统,机房排水,消防排水
消防设计：室内消火栓系统,喷淋系统,湿式灭火系统,灭火器配置系统
供水设备：高位水箱,水泵站,气压水罐,稳压泵,水池
供水方式：市政供水,变频供水,分区供水,高位水箱供水
供水分区：三区
排水体制：污废合流
雨水重现期：10年
火灾危险等级：中危险级Ⅱ级
消火栓用水量室外(L/S)：30
消火栓用水量室内(L/S)：40
特殊系统：同层排水
大样节点：厨房,卫生间,集水坑,阀门管件
项目所在地：江苏

附件详情

设计与施工说明
主要设备材料表
平面图
屋顶层平面图
自动喷淋系统图
雨水系统图
消火栓系统图
给排水系统图地
下二层自动喷淋平面图
地下一层自动喷淋平面图
地下二层给排水消防平面图
地下一层给排水消防平面图
给排水消防平面图
机房层给排水消防平面图
屋顶层排水平面图
卫生间大样图
室内消火栓系统展开图
自动喷淋系统展开图
排水系统展开图
给水系统展开图
冷凝水系统展开图
雨水系统原理图

附件详情

该项目位于江苏，本地块分为两期，该资料为1号地块。1号地块占地面积为85799平方米。工程包括住宅9、10、14、15、16号32层住宅楼，13号32层综合楼，11号17层，12号16层住宅楼。10栋3层低层住宅，3栋5层多层住宅，商业1号楼，商业网点及1号地下车库。该资料为高层14号楼，一类高层住宅。总建筑设计面积：21037.25平方米，建筑高度为：100m（室外地面至女儿墙）。主楼地上一，二层局部为小型商业性营业网点，地下一层层高2.85m，主要为自行车库、设备用房，主楼地下二层层高为2.85m，主要为储藏室及设备用房。
设计内容：10、11、12、14号楼的给水系统、排水系统及消防系统。
，共74张图。

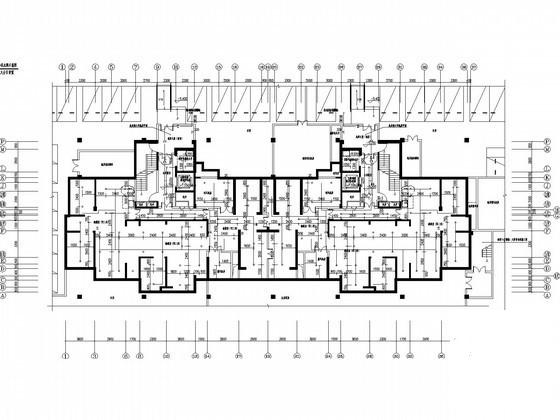

地下二层自喷平面图

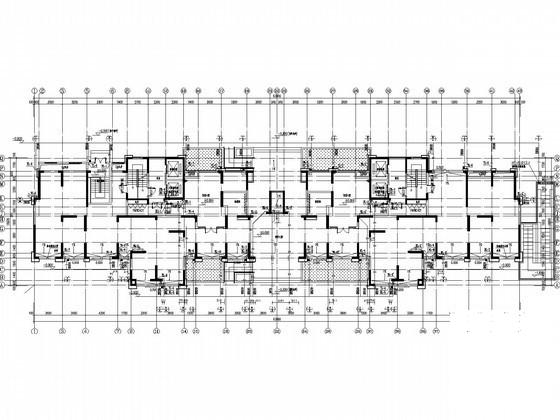

二层给排水平面图

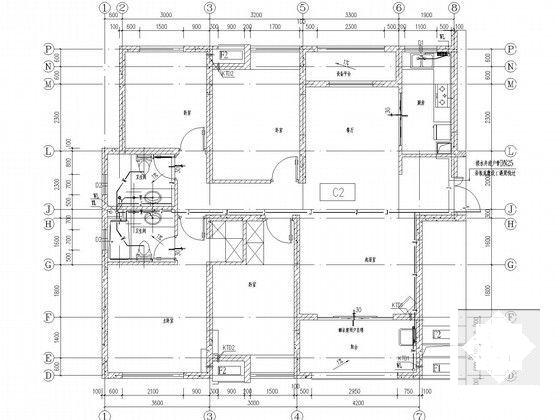

C2户型厨卫大样图

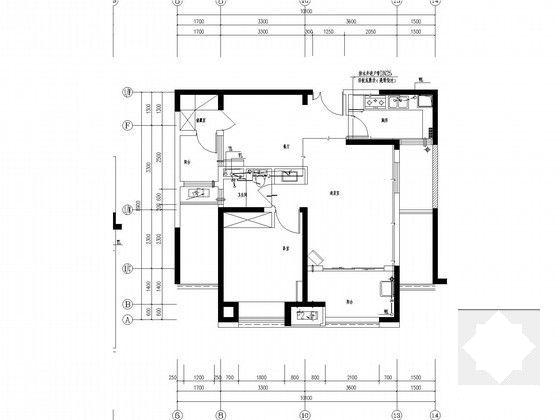

户型厨卫大样图

集水坑

排水系统展开图一

室内消火栓系统展开图

雨水系统展开图

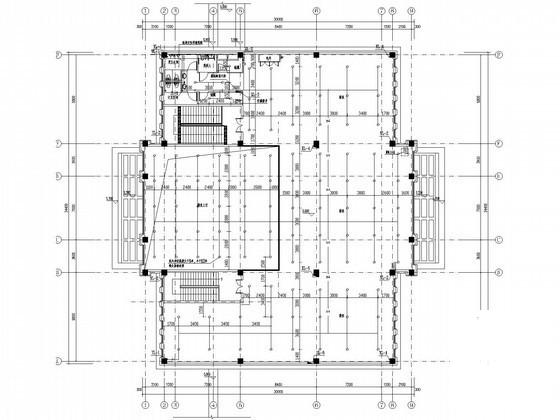

二层给排水消防平面图

以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
