7层住宅楼给排水施工CAD大样图(设计说明)

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:多层建筑
  • 建筑地上层数:7层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:26张
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统,喷淋系统
  • 供水方式:市政供水
  • 排水技术:压力排水,虹吸雨水(满管)
  • 雨水重现期:20年
  • 消火栓用水量室内(L/S):30
  • 大样节点:卫生间

附件详情

  • 设计说明
  • 给水系统原理图
  • 消火栓系统原理图
  • 自动喷淋系统原理图
  • 排水系统原理图一
  • 排水系统原理图二
  • 虹吸雨水系统原理图
  • 卫生间给水排水大样图
  • 水泵房 水池 平面布置图
  • 水泵房 水池剖面图一
  • 水泵房 水池剖面图二
  • 地下室给水排水平面图
  • 地下室自动喷淋平面图
  • 给水排水平面图
  • 自动喷淋平面图

附件详情

该附件为多层住宅楼给排水施工图纸。设计内容包括室内给水系统、室内消火栓给水系统、污废水系统、自动喷水灭火系统、室内雨水排水系统。该工程给水系统采用下行上给式,市政管网压力为0.15MPa。室内消火栓用水量为30L/S,室内消火栓给水管网上下连成环状管网。消火栓给水泵设在地下室,消火栓给水泵两台,互为备用。屋面雨水采用虹吸式雨水斗,屋面雨水采用压力流排水,雨水经雨水斗和室内雨水管排至室外雨水管道。(设计重现期为20a)
共26张图纸

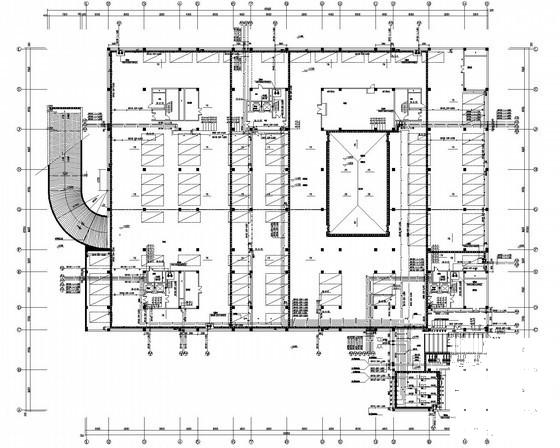

地下室给水排水平面图

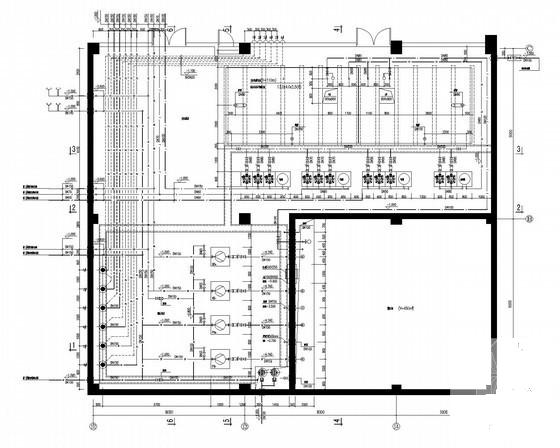

水泵房 水池平面布置图

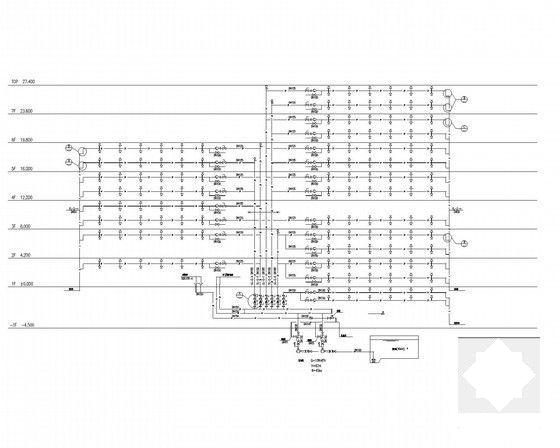

自动喷淋系统原理图

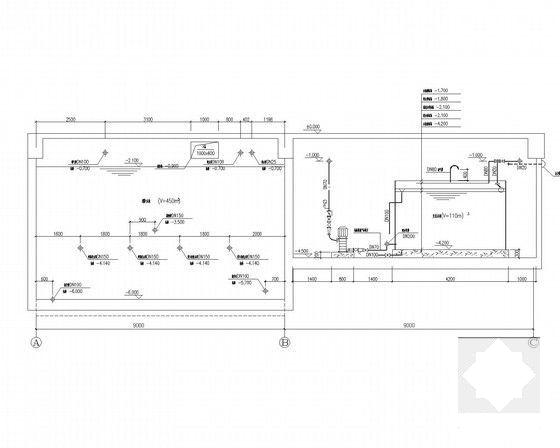

剖面图

排水系统原理图二
