小区标准3层住宅楼给排水CAD施工大样图

附件详情

该项目为xx市xxx房地产开发有限公司xxxx园·A3户型4、11、12、13、19、29、31、45、56、65、66、68、73、81、82、83、159、161、177、197、199、209214号楼共三层，为两户，总建筑面积766.7平方米。该项目为低层住宅，耐火等级为二级。园区内消防统一考虑：设消防水箱、消防水池及泵房。其具体设计见园区内外线及各设计单项。本建筑室外消火栓用水(15L/S)由园区内室外消火栓提供。
设计内容包括红线以内的：生活给水系统、热水系统、排水系统、灭火器配置、雨水排除系统。

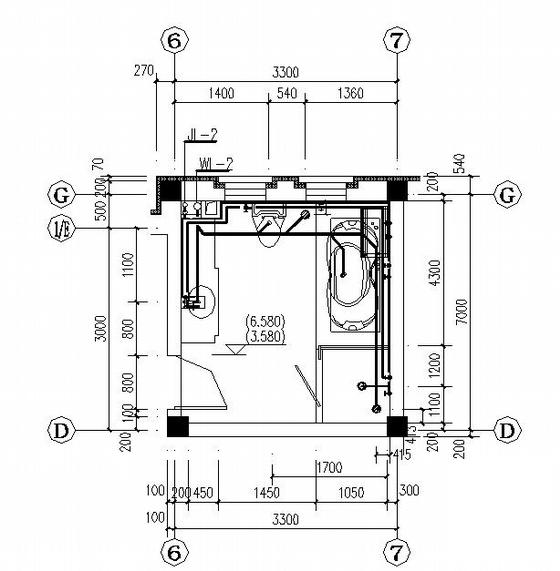

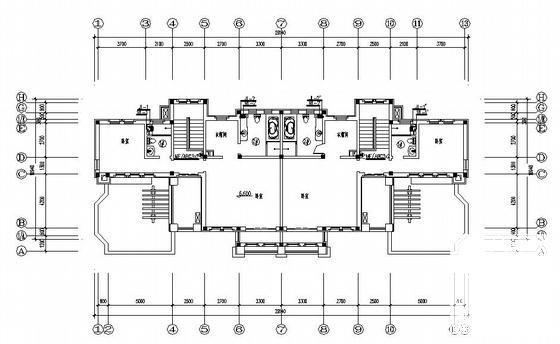

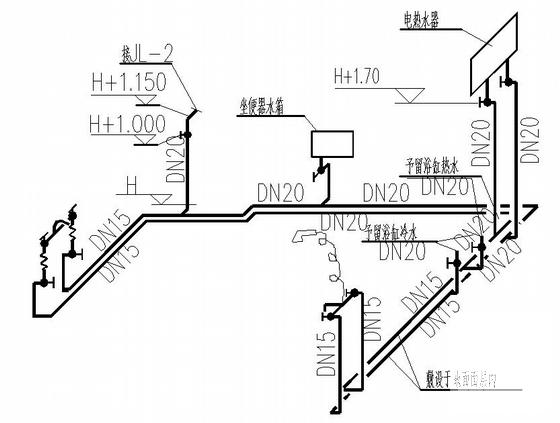

这份参考资料主要包括设计说明、一层~屋面给排水平面图、卫生间详图、给排水系统图及管井大样图 等。

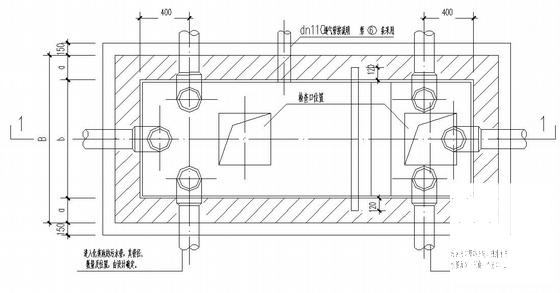

设计说明分为两部分，设计者给出了卫生器具配件、排水管道及各种立管穿楼板或基础的留洞尺寸，同时给出了化粪池的详细设计，图纸内还有一张暖通设计说明。
