6层住宅楼小区给排水CAD施工大样图
- 建筑类别：住宅建筑
- 建筑层数：多层建筑
- 地上楼层：6层
- 地下楼层：1层
- 设计阶段：施工图设计
- 供水方式：市政供水
- 供水分区：无
- 设计内容：给水系统,污水排水系统,消火栓系统
- 参考图纸：20张以下
- 设计年代：近代
附件详情

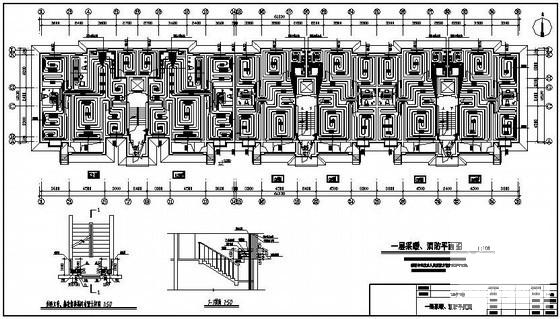

图纸为某小区12、13号住宅楼图纸，住宅楼地上6层，地下1层，图纸内容包括给排水消防采暖平面图、系统图等等。

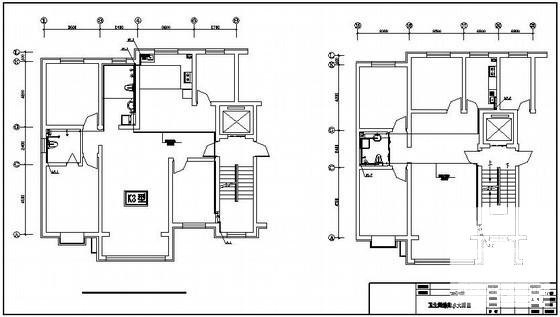

卫生间大样图

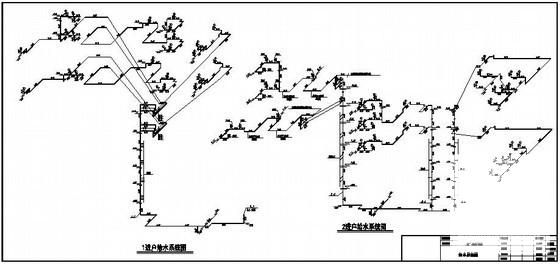

给水系统图

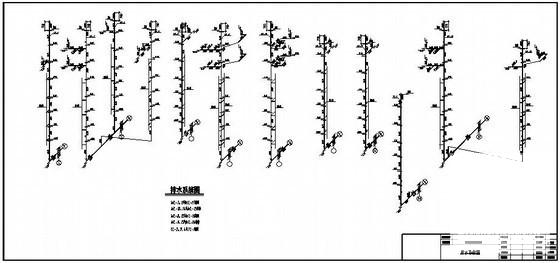

排水系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
住宅给排水图 - 1 -
住宅给排水图 - 2 -
住宅给排水图 - 3 -
住宅给排水图 - 4
以上是部分截图，请下载附件后查看完整高清内容
