13层住宅楼给排水采暖施工CAD大样图
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计结构形式：钢筋混凝土结构
- 建筑地上层数：13层
- 图纸设计深度：施工图
- 参考图纸：41张
- 设计年代：近代
- 生活供水设计：生活给水系统
- 消防设计：室外消火栓系统,室内消火栓系统
- 排水体制：污废合流
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：10
- 项目所在地：辽宁
附件详情
- 给排水、消防设计说明
- 给排水、消防平面图
- 给水系统图
- 消火栓系统图
- 排水系统图
- 采暖通风、消防设计说明
- 采暖防烟平面图
- 采暖系统图
- 加压送风系统图
附件详情
设计范围：室内给水、排水、消防；建筑内的采暖、通风、防排烟设计。
，共41张。

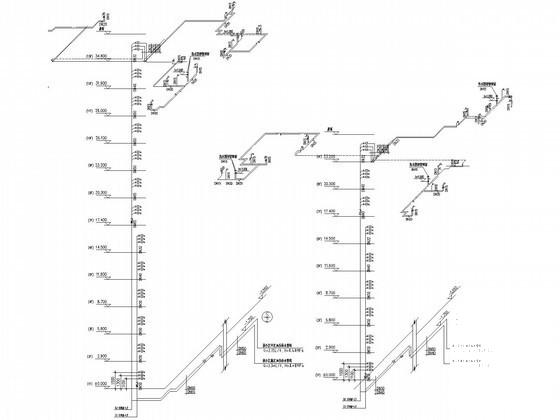

给水系统图

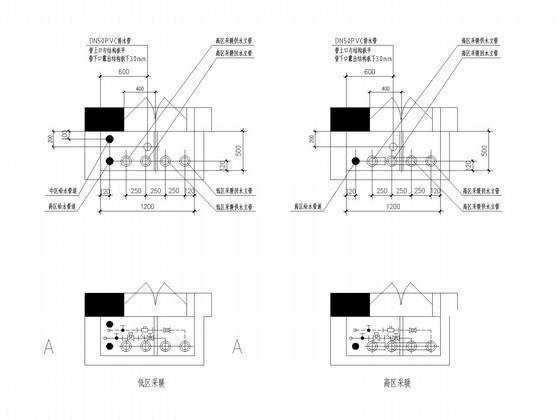

管井大样图

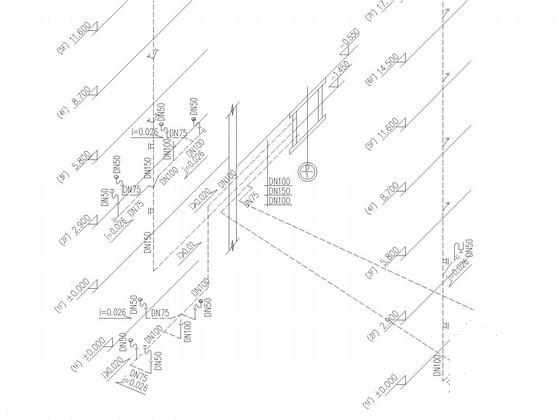

排水系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
住宅楼给排水采暖 - 1 -
住宅楼给排水采暖 - 2 -
住宅楼给排水采暖 - 3 -
住宅楼给排水采暖 - 4
以上是部分截图，请下载附件后查看完整高清内容
