4500平米4层别墅住宅楼采暖设计施工CAD大样图
- 附件设计说明：有
- 建筑类别：别墅
- 建筑高度类型：多层建筑
- 建筑设计面积：4500平方米
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 参考图纸：24张
- 设计年代：近代
- 设计内容：采暖
- 冷热源：市政热网
- 采暖系统：散热器供暖
- 水系统：双管制,同程式
附件详情
- 设计施工说明
- B1#采暖设计平面图
- B2#,4#采暖系统平面图
- B3#,5#采暖系统平面图
- 采暖入户系统大样图
- ......
附件详情
本项目为B1#~5#别墅住宅楼采暖设计，住宅套型类别为四类。一至四层为住宅。B1#采暖面积为1231.96m2；B3#,5#住宅楼采暖面积为1837.12m2；B2#,4#采暖面积为1530.23m2；采暖热源为市政供热，设计水温75度，回水50度，系统定压由换热站提供，采暖系统为单户控制，室内采用下供下回双管同程系统......
，图纸共24张。

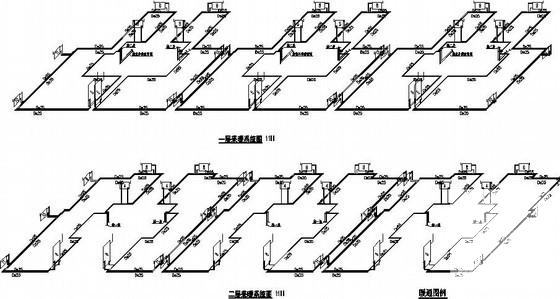

一至二采暖系统图

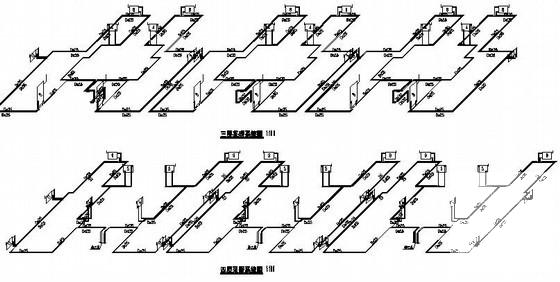

三至四层采暖系统图

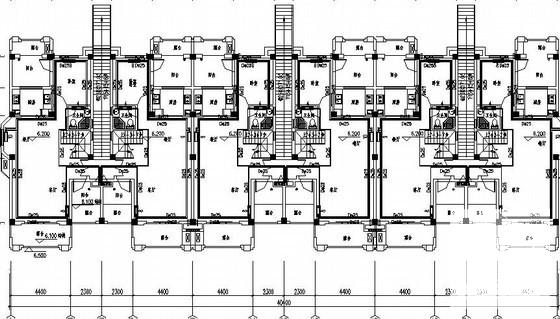

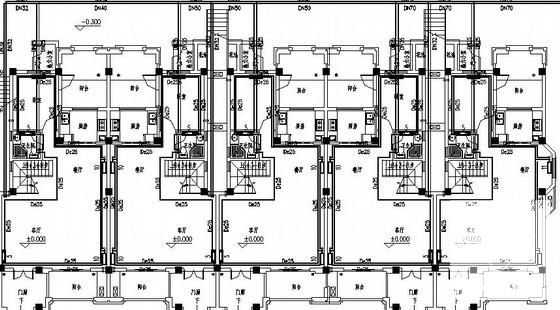

采暖平面图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
别墅采暖设计施工 - 1 -
别墅采暖设计施工 - 2 -
别墅采暖设计施工 - 3 -
别墅采暖设计施工 - 4
以上是部分截图，请下载附件后查看完整高清内容
