1459平米6层住宅楼给排水施工CAD大样图
- 设计说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑设计面积：1459.28平方米
- 地上层数：6层
- 地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：8张
- 设计年代：近代
- 地下室用途：设备用房, 其它
- 生活供水设计：生活给水系统
- 消防设计：灭火器配置系统
- 供水方式：市政供水
- 供水分区：无
- 火灾危险等级：轻危险级
- 项目所在地：河南
附件详情
- 给排水设计总说明 选用标准图目录

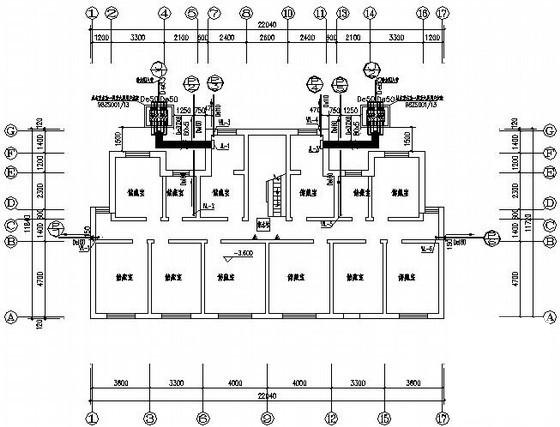

- 地下一层~六层给排水平面图
- 水表井大样图
- 单层给排水系统图
- G户型给排水大样图
- 给排水系统图
附件详情
本稿件为多层住宅楼给排水施工图纸，本建筑层数为地上六层，地下一层。建筑高度：21.50m；总建筑设计面积：1459.28平米。设计范围：该项目内给水、排水系统设计及灭火器配置。
，共8张图纸。

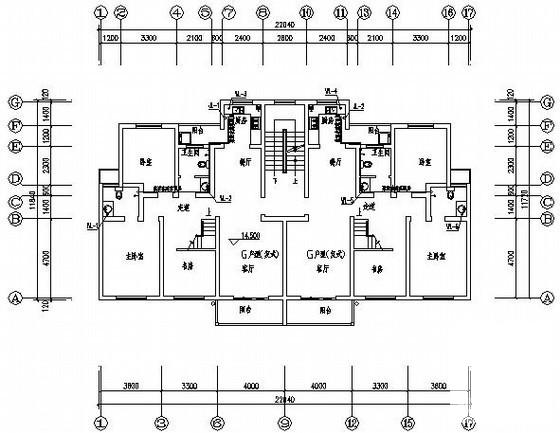

六层(复式一层)给排水平面图

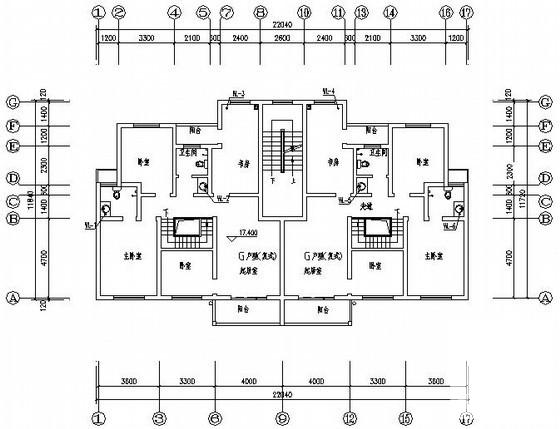

六层(复式二层)给排水平面图

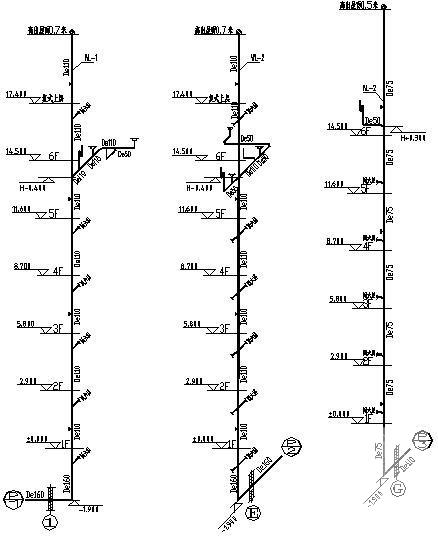

给水系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
住宅给排水图 - 1 -
住宅给排水图 - 2 -
住宅给排水图 - 3 -
住宅给排水图 - 4
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-04-28
- 评论次数：0
- 浏览次数：0
- 文件大小：0.29 MB
- 收藏次数：0
-
文件名称：
附件-995859880705795778988.rar
住宅给排水图下载
