6层小区住宅楼给排水CAD施工图纸
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：多层建筑
- 建筑设计面积：7505.4平方米
- 建筑地上层数：6层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：9张
- 设计年代：近代
- 排水设计：污水系统,废水系统
- 供水方式：市政供水
附件详情
- 水施-0.资料目录
- 水施-1.设计说明
- 水施-2.地下室给排水平面图
- 水施-3.首层给排水平面图
- 水施-4.标准层给排水平面图
- 水施-5.厨卫间给排水详图
- 水施-6.厨卫间给排水详图
- 水施-7.给排水系统图
附件详情
图纸简介：
一、项目概要： 该项目为地下一层，地上六层的住宅楼；建筑设计面积：地下：1011平米；地上6494.5平米.总建筑面积为：7505.4平米。建筑总高度：19.1米。耐火等级为II级。 最高日用水量为35立方米/日，热水量15.4立方米/日，水压要求28mH2O，最大时用水量为3.6m立方米/h。
二、图纸内容： 1.设计说明 2.地下室给排水平面图 3.首层给排水平面图 4.标准层给排水平面图 5.厨卫间给排水详图 6. 给排水系统图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

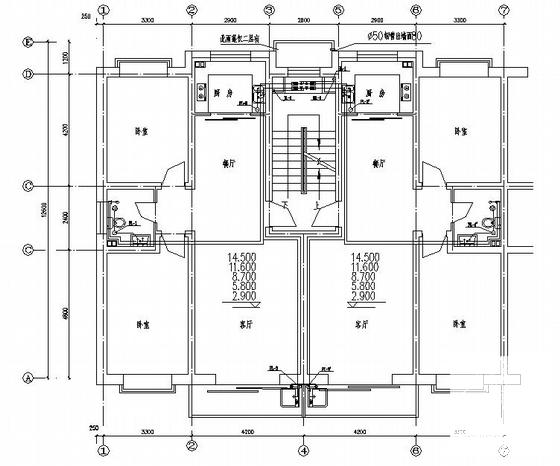

小区住宅施工图 - 1 -

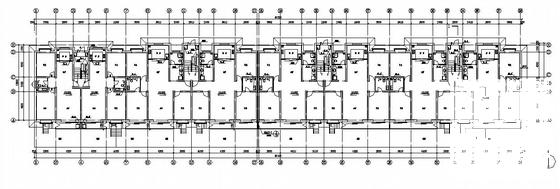

小区住宅施工图 - 2 -

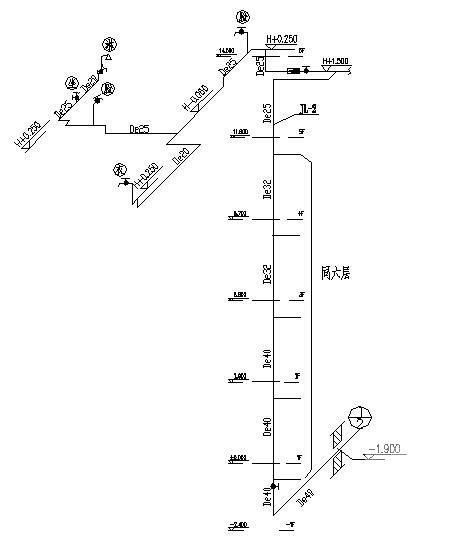

小区住宅施工图 - 3 -
小区住宅施工图 - 4
以上是部分截图，请下载附件后查看完整高清内容
