一份19层商住楼给排水CAD施工图纸（大型超市）(卫生间详图)

ff6677

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：无
• 建筑类别：住宅,商业
• 建筑高度类型：多层建筑
• 建筑地上层数：19层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：25张
• 设计年代：近代
• 地下室用途：人防,商业,车库
• 生活供水设计：生活给水系统
• 排水设计：雨水系统
• 消防设计：室内消火栓系统,喷淋系统,灭火器配置系统
• 供水设备：水泵站
• 供水方式：市政供水,变频供水,分区供水
• 供水分区：两区
• 排水技术：重力排水
• 大样节点：卫生间
• 热水供应方式：集中热水供应
• 项目所在地：江苏

附件详情

• 地下室~十九层平面图

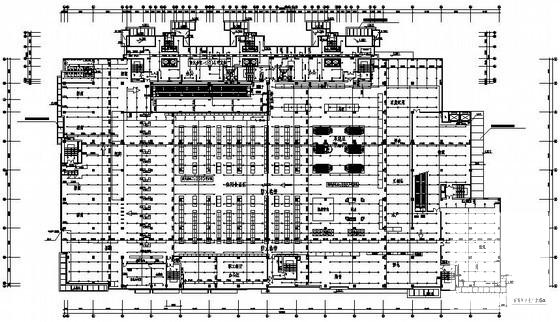

• 一层~三层喷淋平面图
• 自喷系统展开图
• 消火栓系统展开图
• 给水系统展开图
• 热水系统展开图
• 雨水系统展开图
• 排水系统展开图
• 商场卫生间详图
• 住宅给排水详图

附件详情

本稿件为[江苏]高层商住楼给排水施工图纸（含大型超市），建筑共十九层。设计范围包含：给水系统、排水系统、雨水系统、消火栓系统、自动喷淋系统。
，共25张图纸。

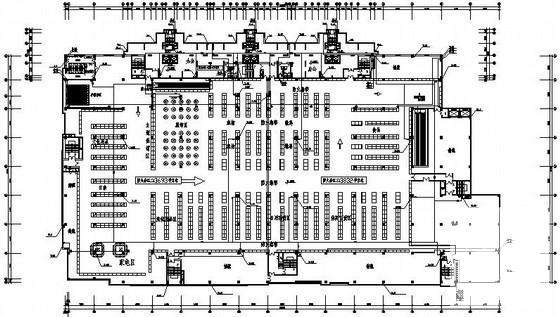

二层喷淋平面

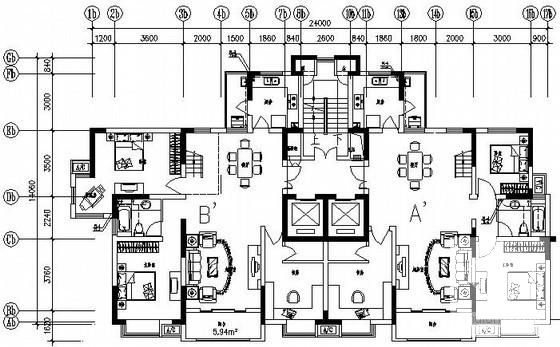

四层住宅排水平面

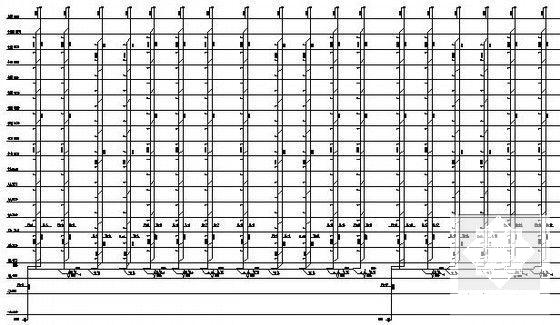

排水系统展开图 (住宅部分)

住宅给排水详图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
