医院传染科建设给排水施工大样图cad平面布置图及系统图

搜索更多资源
  • 建筑类别：医疗
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 生活供水设计：生活给水系统
  • 生产供水设计：热水系统
  • 排水设计：污水系统,雨水系统
  • 消防设计：室外消火栓系统,灭火器配置系统
  • 供水方式：市政供水
  • 排水体制：雨污分流
  • 消火栓用水量室外(L/S)：20
  • 大样节点：卫生间
  • 项目所在地：贵州
项目概要：本项目为 贵州省某医院传染科建设 给排水施工图 2020 。本项目是临时应急建筑，工程完成应急临建使用特性后，若另做它用则应根据相关法律 法规 加设相关必要措施。
设计内容：
1）室外给排水及消防系统。
2）室内给排水及消防系统。
部分图纸展示：
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
  • 一层给排水平面图
    一层给排水平面图

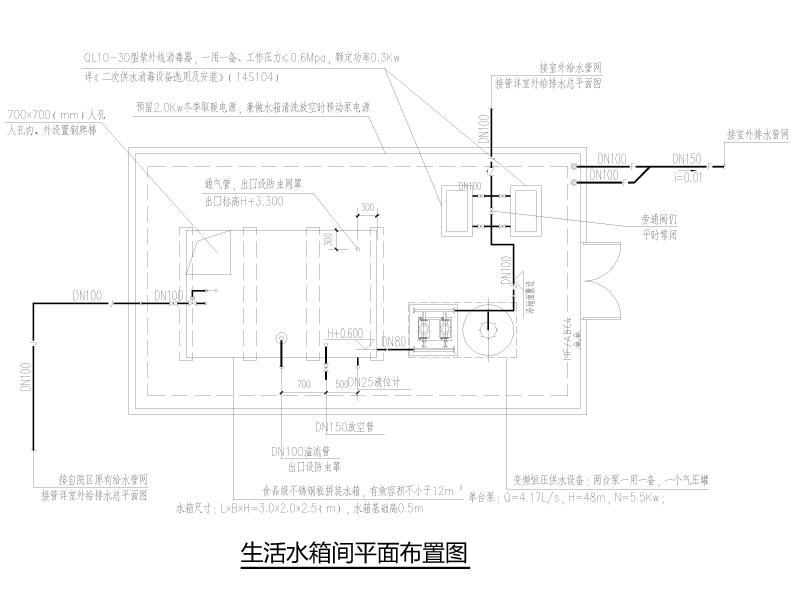

  • 生活水箱间平面布置图
    生活水箱间平面布置图
  • 生活水箱系统图
    生活水箱系统图

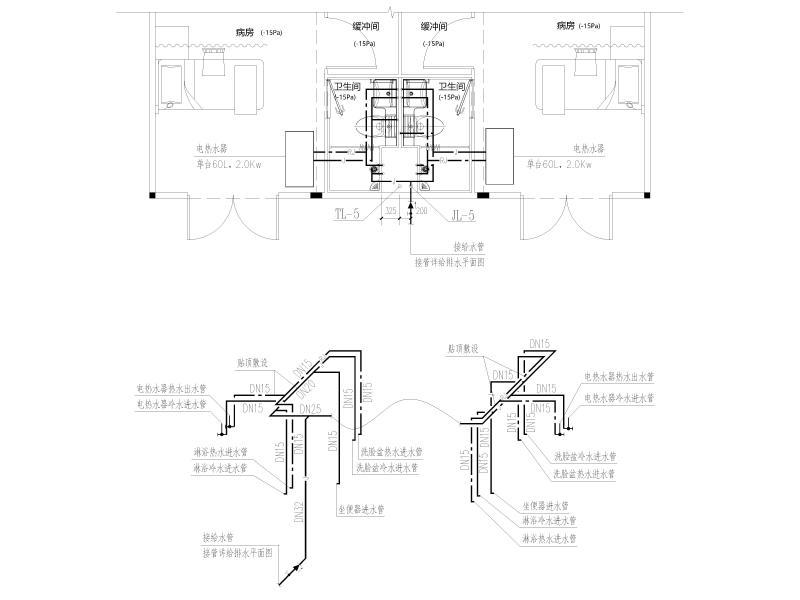

  • 双人间卫生间大样图
    双人间卫生间大样图
以上是部分截图，请下载附件后查看完整高清内容
