[CAD]4层框架结构人民医院传染科楼结构图纸(基础设计等级)

dfgaacc

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：医疗
• 建筑高度类型：多层建筑
• 建筑地上层数：4层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平方米
• 雪压：0.45kN/平方米
• 参考图纸：15张
• 设计年代：近代

附件详情

该项目是某人民医院传染科楼项目，地上4层，框架结构，建筑高度为16.200m，采用天然基础，基础采用独立基础+基础拉梁，基础设计等级为丙级，7度设防。

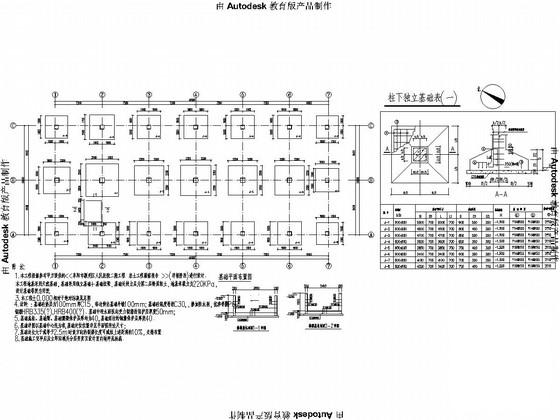

该资料包含： 结构设计说明 ，梁、板、柱图，基础图等共计15张图。
分享投稿时间：近几年10月。

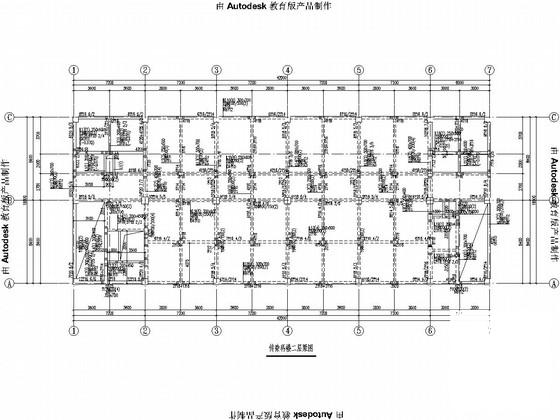

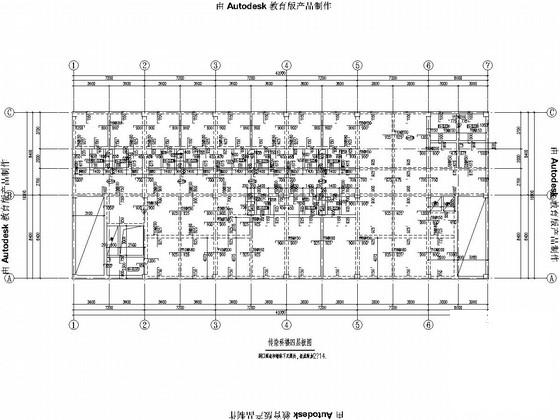

梁配筋图

板配筋图

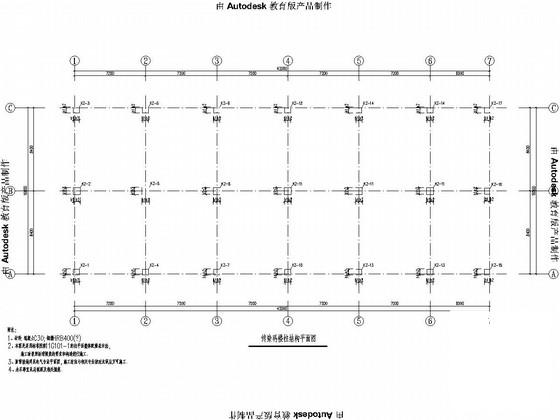

柱布置图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
