一份两层钢框架结构自行车厂房建筑结构CAD施工图纸(基础设计等级)

ttffdd7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑设计结构形式：钢结构
• 钢结构：轻钢结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.40kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：20张
• 设计年代：近代
• 建筑类别：工业建筑
• 建筑高度类型：多层建筑
• 建筑地上层数：2层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年

附件详情

该项目是自行车产业园-8#车间，地上2层，钢框架结构，总建筑设计面积：11434.02平方米，占地面积：5717.01平方米， 建筑类别：自行车配件加工、生产，抗震设防烈度为7度，基础设计等级为丙级。
结构专业该资料包含：结构设计总说明，基础平面布置图，基础详图，柱脚锚栓 平面布置图 ，柱脚节点布置图，一、二层梁柱节点平面图，一层组合楼板布置图，屋面构件节点详图，梁柱节点详图，墙面构件布置图，檩条图，支撑图等共计14张图。

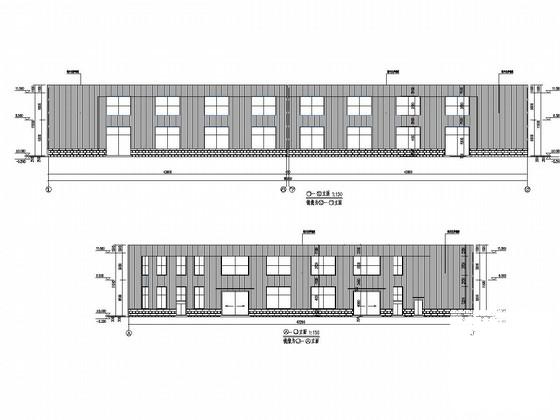

建筑专业该资料包含：建筑设计总说明，平面图，立面图，剖面图， 节点图 ，楼梯施工图、卫生间详图，共计6张图。
分享投稿时间：近几年8月。

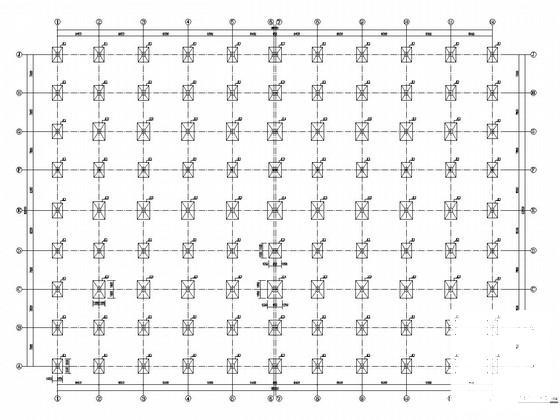

基础平面布置图

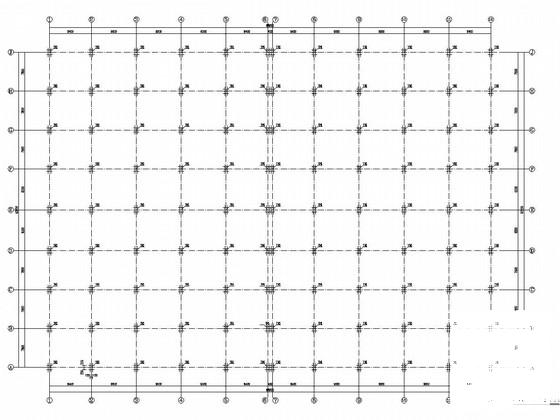

柱脚锚栓平面布置图

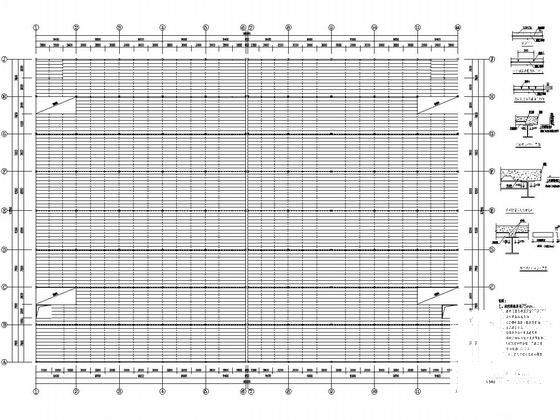

一层组合楼板布置图

屋面构件节点详图

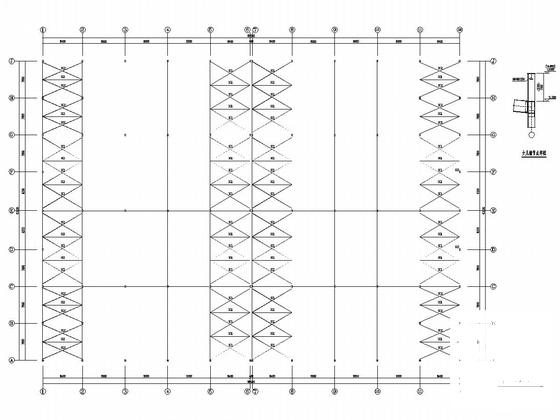

屋面水平支撑布置图

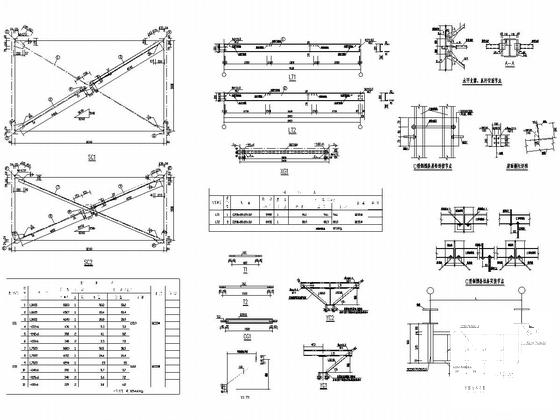

构造详图
