建筑类别：办公
-
建筑高度类型：高层建筑
-
建筑地上层数：26层
-
建筑地下层数：2层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：剪力墙
-
基础形式 ：桩基础
-
结构安全等级：二级
-
地基基础设计等级：乙级
-
抗震设防烈度：6度抗震
-
风压：0.85kN/平方米
-
地下室功能：车库,设备用房
-
参考图纸：50张
-
设计年代：近代
附件详情
该项目是三亚某办公楼项目，地上26层，18979平方米。地下一层，6934平方米，剪力墙结构，总高度79.5米，抗震设防烈度为6度，场地为Ⅱ类，桩选用预制预应力高强砼管桩，基础设计等级为乙级。
该资料包含：
结构设计说明
，地下室梁板图，基础图，桩定位图，地上各层梁配筋图，板配筋图，模板图，楼梯图，柱定位图等共计50多张图。
1月。
地下室底板配筋图
地下室墙体配筋图
十二～十四层梁配筋图

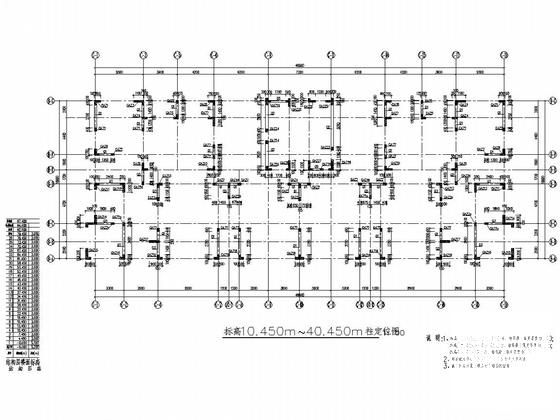

标高10.450m～40.450m柱定位图

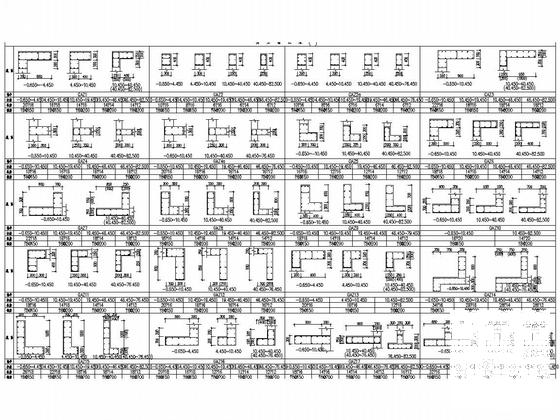

剪力墙柱表
楼梯图
二层模板图
二层梁配筋图
二十六层板配筋图
第 1 张图
第 2 张图
第 3 张图
第 4 张图
第 5 张图
第 6 张图 以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
