6层桩基础异形柱剪力墙结构办公楼结构设计施工CAD图纸

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 参考图纸:13张
  • 设计年代:近代

附件详情

人工挖孔桩设计说明、桩定位图、承台及基础梁图、墙柱定位图、异形柱及剪力墙暗柱表、结构平面图、梁平法施工图、跃层结构平面图、跃层梁平法施工图、大屋面结构平面图、楼梯顶层结构平面图、大屋面梁平法施工图、楼梯顶层梁平法施工图、楼梯结构图、墙身大样共13张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

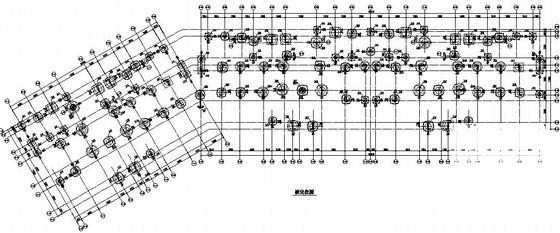

  • 办公楼基础结构 - 1
    办公楼基础结构 - 1

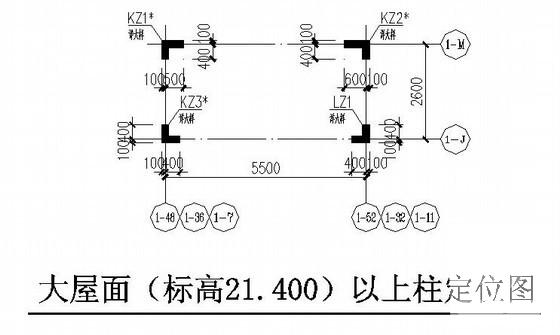

  • 办公楼基础结构 - 2
    办公楼基础结构 - 2

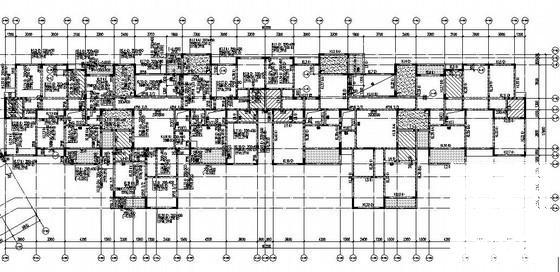

  • 办公楼基础结构 - 3
    办公楼基础结构 - 3

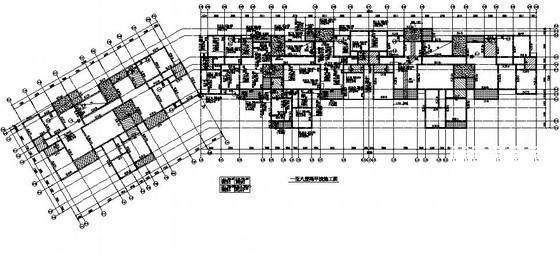

  • 办公楼基础结构 - 4
    办公楼基础结构 - 4
以上是部分截图,请下载附件后查看完整高清内容
