17层纯剪力墙海景房住宅楼结构施工CAD图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 建筑地下层数:4层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.55kN/平方米
  • 雪压:0.40kN/平方米
  • 地下室功能:车库
  • 参考图纸:36张
  • 设计年代:近代

附件详情

该项目为地下4层,地上18层(含塔楼)纯剪力墙结构海景房住宅,属于山地建筑,基础为筏型基础,抗震设防烈度为7度(0.10g)
包括:结构设计总说明(一)(二)(三),基础平面布置及配筋图,各层墙柱平面配筋图,塔楼层墙柱平面配筋图,各层梁板配筋图,塔楼层梁配筋图,标准层板配筋图。塔楼层板配筋图, 楼梯详图 ,大样详图,共计36张图纸。
底。

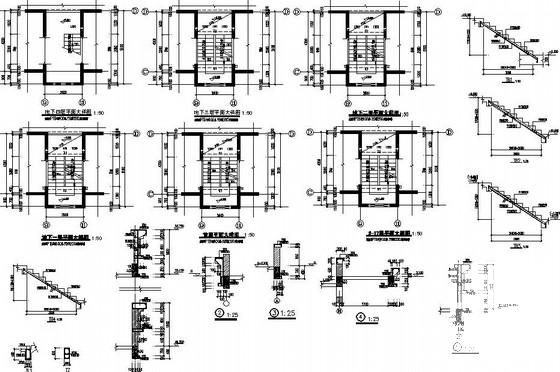

楼梯详图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

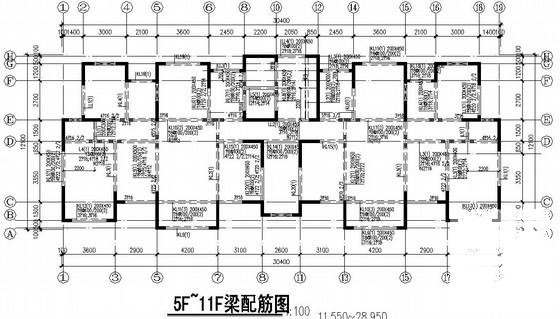

  • 纯剪力墙结构施工 - 1
    纯剪力墙结构施工 - 1

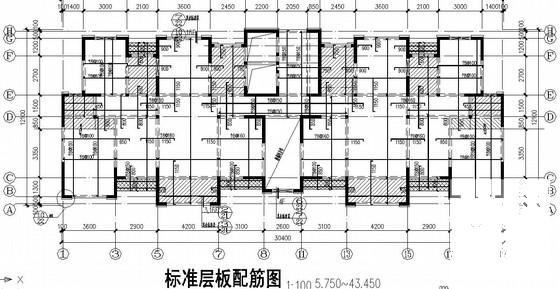

  • 纯剪力墙结构施工 - 2
    纯剪力墙结构施工 - 2

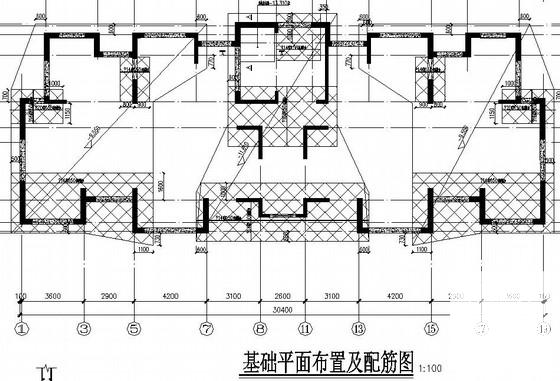

  • 纯剪力墙结构施工 - 3
    纯剪力墙结构施工 - 3
  • 纯剪力墙结构施工 - 4
    纯剪力墙结构施工 - 4
以上是部分截图,请下载附件后查看完整高清内容
