一份10层纯剪力墙住宅楼结构CAD施工图纸(方管桩基础)(现浇钢筋混凝土)

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：10层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：6度抗震
• 风压：0.45kN/平方米
• 雪压：0.40kN/平方米
• 参考图纸：19张

附件详情

该项目地下0层,地上10层, 建筑物高度(室外地面至主要屋面板的板顶）31.750M。
该项目基础形式为 桩基础；采用预应力混凝土方管桩.桩边长为400,单桩竖向极限承载力1800KN/根。上部结构体系: 现浇钢筋混凝土剪力墙结构。
该资料包含：
结构设计总说明、桩位平面布置图、基础平面布置图、承台大样、梁平法施工图、墙柱平面布置图、平面布置图、屋顶 平面布置图 、楼梯平法施工图共19张图纸。

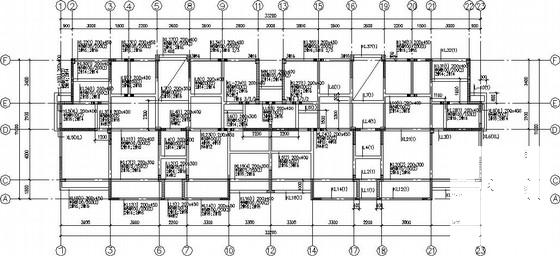

第 1 张图

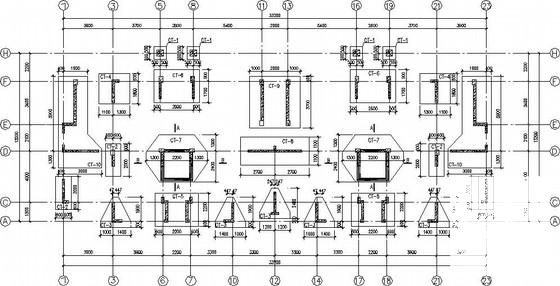

第 2 张图

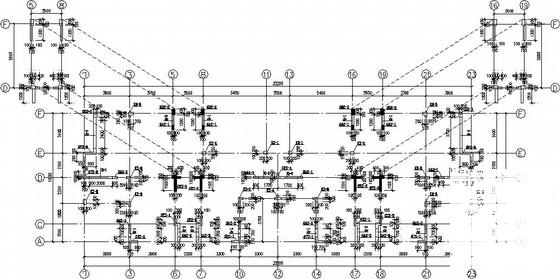

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
