一份14层纯剪力墙结构住宅楼结构设计CAD施工图纸

tyuxxjjgg

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：14层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：条形基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 参考图纸：17张
• 设计年代：近代

附件详情

这份参考资料包括：资料目录、基础 平面布置图 、各层剪力墙和暗柱配筋图、剪力墙柱表、各层梁筋图、电梯机房层结构图、楼梯结构图等共17张。

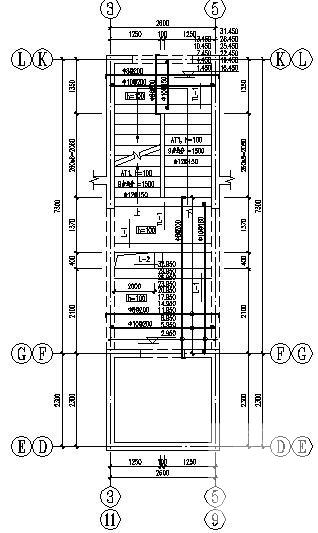

第 1 张图

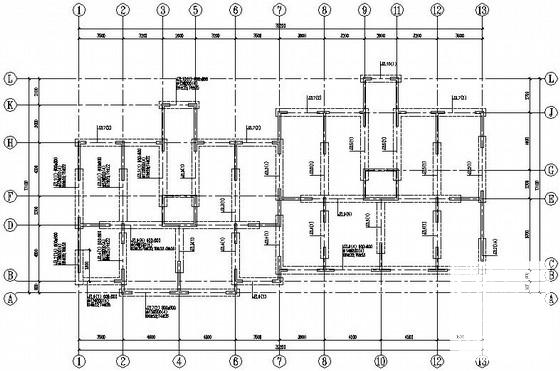

第 2 张图

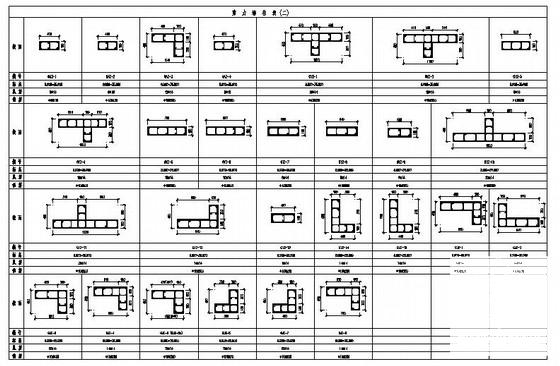

第 3 张图

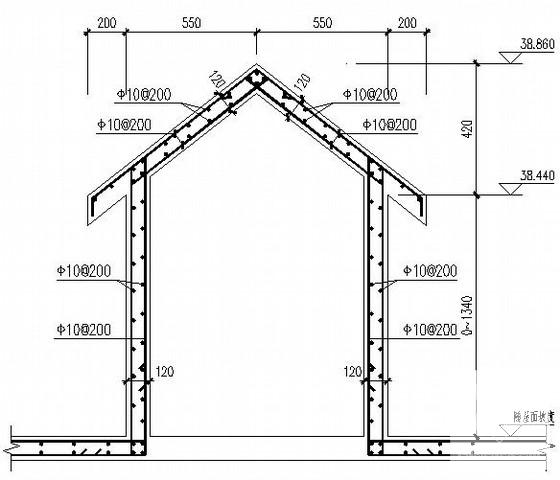

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
