37层剪力墙住宅楼结构设计CAD施工图纸

tt8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑地上层数：37层
• 建筑地下层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：甲级
• 抗震设防烈度：7度抗震
• 风压：0.75kN/平方米
• 雪压：0.4kN/平方米
• 地下室功能：其他
• 参考图纸：30张
• 设计年代：近代

附件详情

该项目地上37层 地下3层
建筑设计面积：地上部分：16984.16平方米 地下部分：1440.3平方米
建筑设计结构形式为：剪力墙结构
设计使用年限：50年
抗震设防烈度：7度
基础形式为：筏形基础
该附件含全部 结构施工图 纸共30张，采用平法表示。
包括：筏形基础、梁、板、墙、楼梯等全部施工图

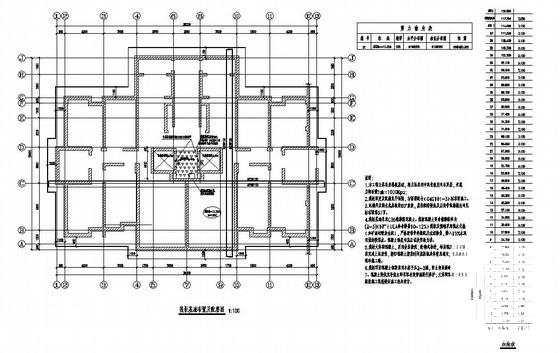

第 1 张图

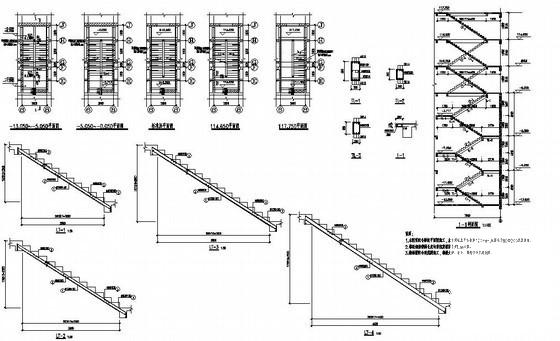

第 2 张图

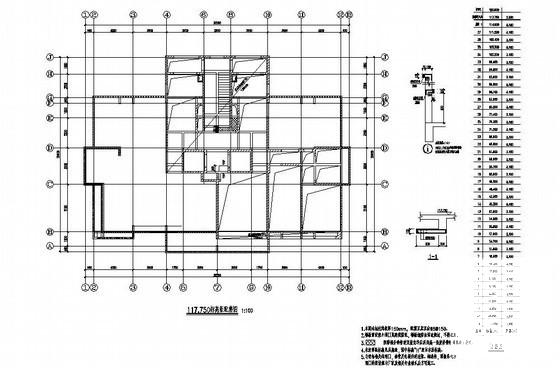

第 3 张图

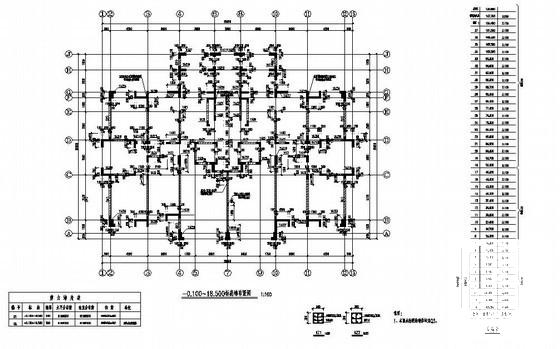

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
