一份25层塔楼式纯剪力墙住宅楼结构CAD施工图纸（带裙房）

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：25层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 钢筋混凝土结构：剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：乙级
• 抗震设防烈度：抗震不设防
• 风压：0.33kN/平方米
• 雪压：0.30kN/平方米
• 参考图纸：23张
• 设计年代：近代

附件详情

附件详情：该项目为高层住宅项目，25层塔楼带两层裙房，结构体系为纯剪力墙结构，抗震设防烈度为6度以下，建筑场地为Ⅱ类，基础型式为人工挖孔桩+联系梁，扩展基础。

该资料包含：结构设计总说明，梁通用图，剪力墙通用图构造，墙柱 平面布置图 ，板布置图，核心筒楼梯大样等共计23张图。

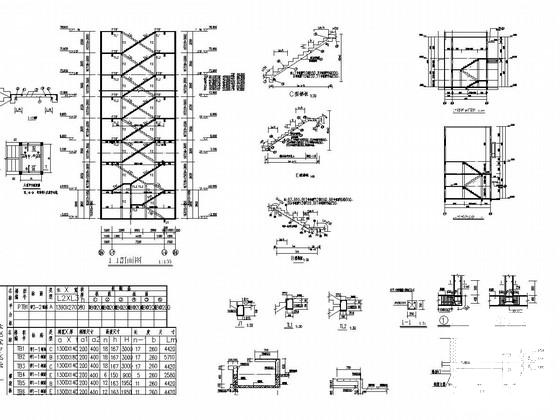

核心筒楼梯大样图

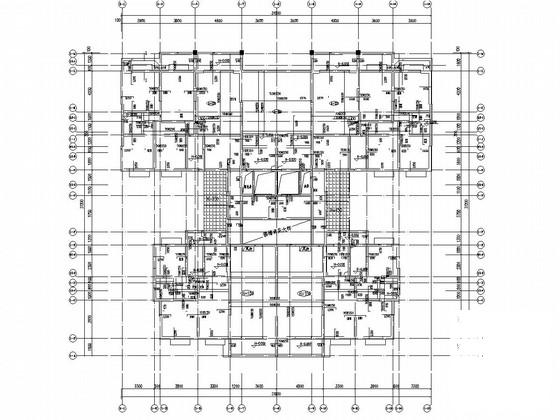

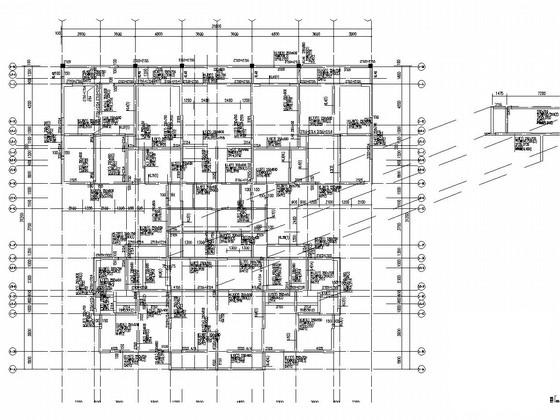

梁布置图

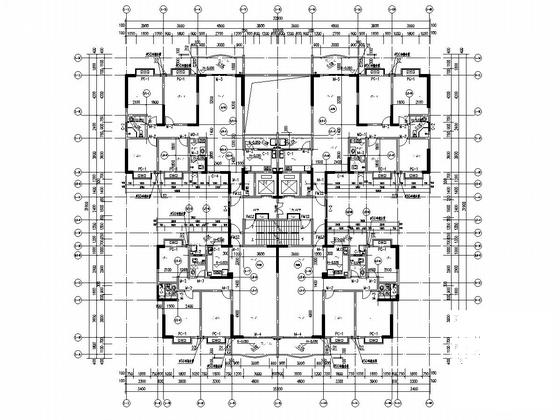

平面图

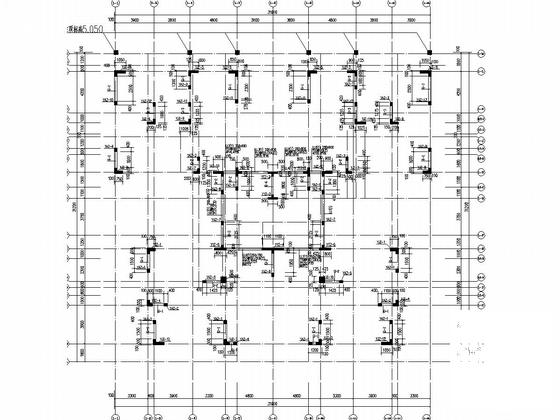

墙柱平面布置图

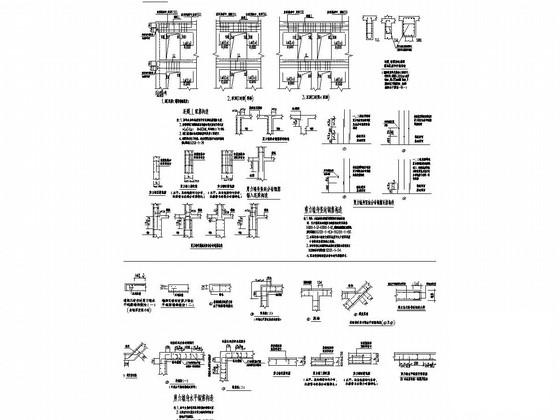

梁通用图、剪力墙通用图构造

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
