一份41层超高层纯剪力墙住宅楼结构设计CAD施工图纸

yy8899

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别:住宅楼
• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 建筑地上层数：41层

• 建筑地下层数：1层
• 民用建筑设计使用年限：50年
• 钢筋混凝土结构：剪力墙
• 基础形式 ：筏形基础,桩基础
• 结构安全等级：二级
• 地基基础设计等级：甲级
• 风压：0.35kN/平方米
• 雪压：0.1kN/平方米
• 地下室功能：设备用房
• 参考图纸：28张

41层纯剪力墙住宅楼结构施工图

项目概要：

该项目位于成都市成华区.该项目由38层塔式建筑和24层板式建筑组成，剪力墙结构。基础型式为桩筏基础。地下一层，为设备用房；地上一层（含夹层）为商业用房，二层以上为住宅。

图纸简介：

41层纯剪力墙住宅楼结构施工图主要包括含各标高层结构平面图、剪力墙布置图、梁板配筋图、基础详图、 结构设计说明 等。图纸清晰，内容丰富，推荐下载。

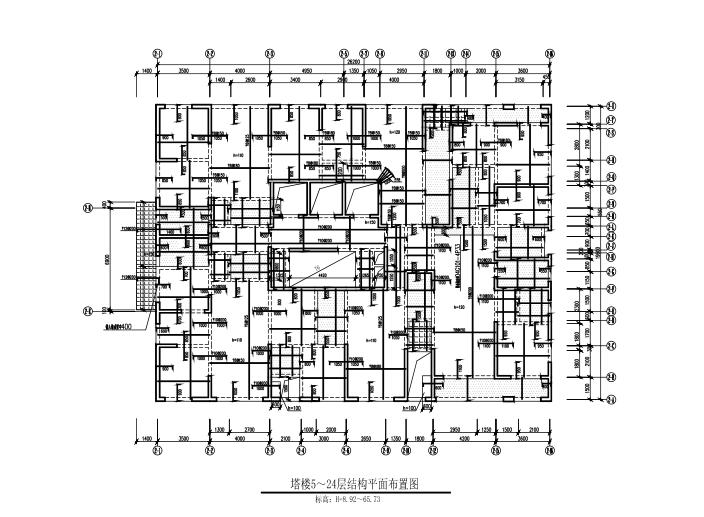

5-24层结构 平面布置图

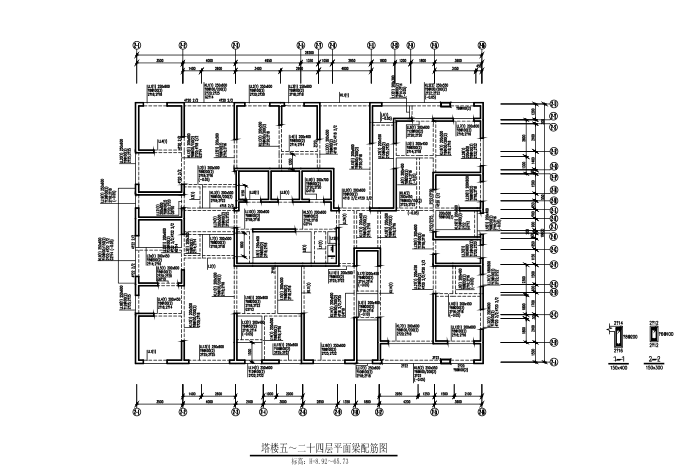

5-24层平面梁配筋图

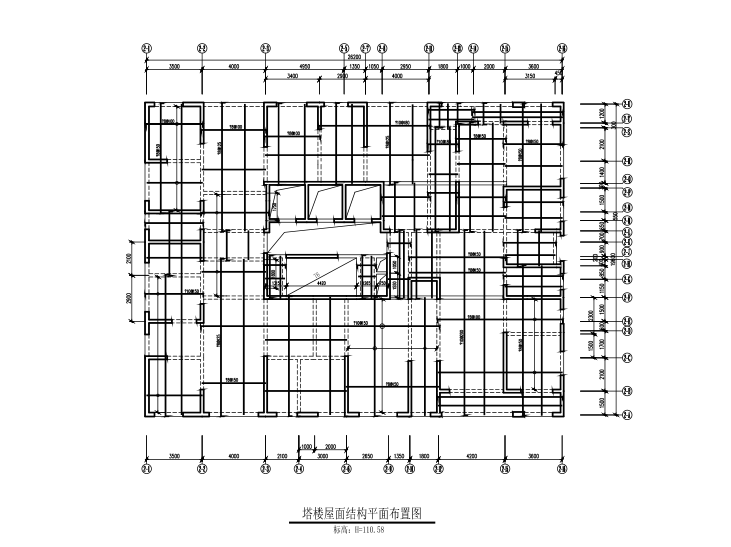

屋面结构平面图

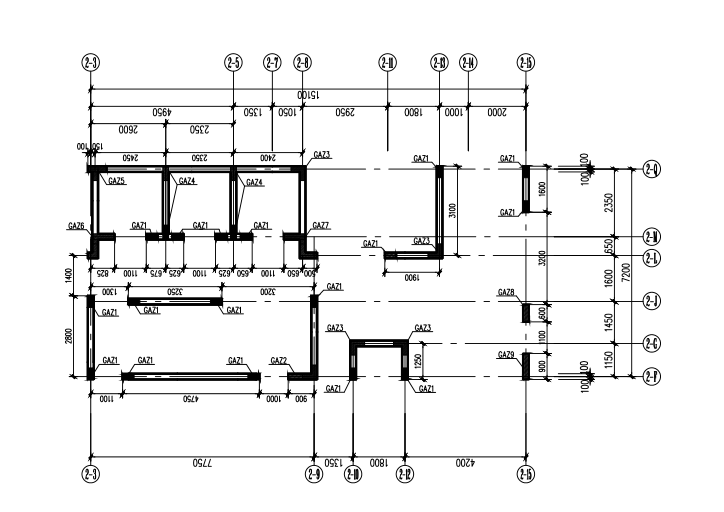

剪力墙布置图

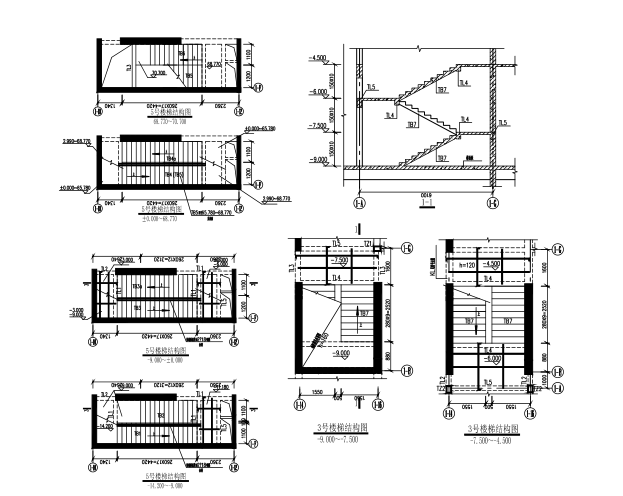

楼梯详图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-4 10:34:04上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在居住建筑专区发帖交流相关知识。
