一份16层剪力墙住宅楼带车库详细结构CAD施工图纸

bb5566

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：16层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：剪力墙
• 基础形式 ：桩基础
• 结构安全等级：二级
• 地基基础设计等级：甲级
• 抗震设防烈度：7度抗震
• 风压：0.45kN/平方米
• 雪压：0.55kN/平方米
• 地下室功能：车库
• 参考图纸：40张
• 设计年代：近代

附件详情

该项目是安置房项目，地上16层，剪力墙结构，地下一层车库，主楼高度46.7米，结构的计算嵌固部位：基础底板，桩基础，基础设计等级为甲级，设防烈度为7度。
该资料包含： 结构设计说明 ，基础图，桩位图，梁板图，墙柱布置图，车库 结构设计说明 ，车库梁板柱配筋图等共计40张图。
分享投稿时间：近几年8月。

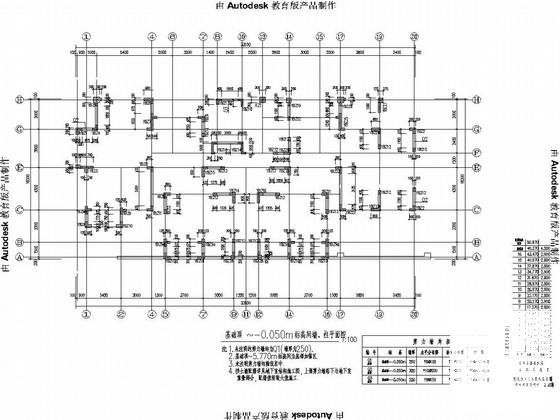

墙柱平面图

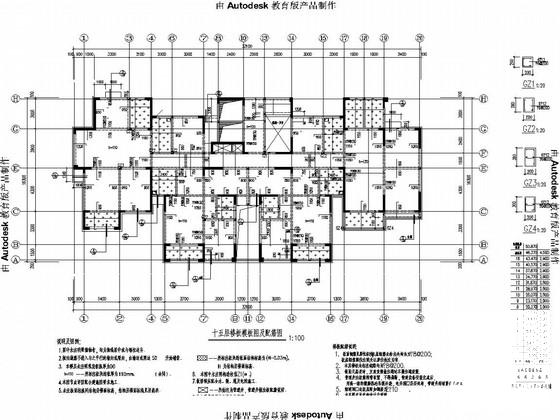

15层模板配筋图

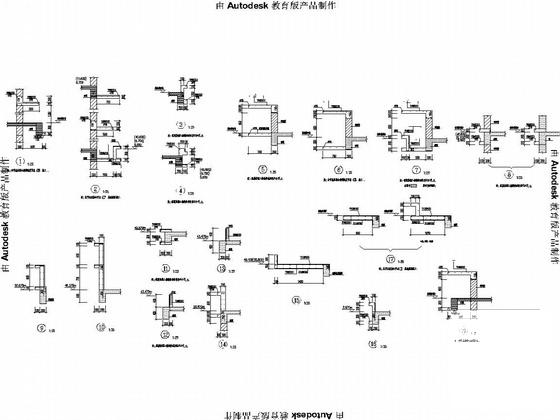

构造详图

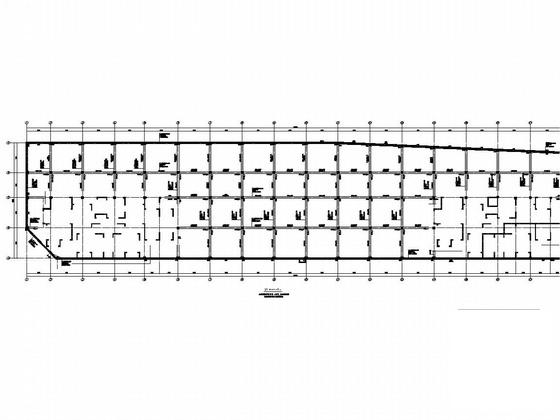

车库基础图

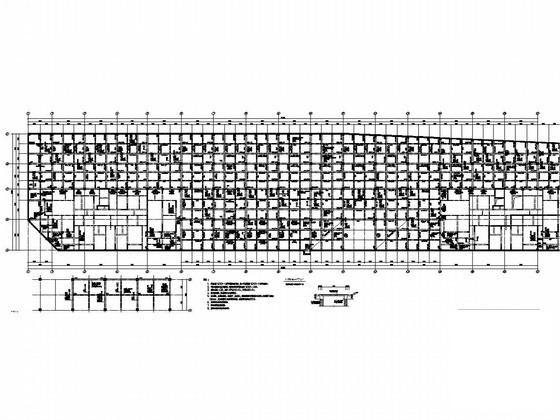

车库梁配筋图

车库板配筋

机房层梁平法施工图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
