一份上17层住宅楼电气CAD施工图纸（车库）(框架剪力墙结构)

fengzhong

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：高层建筑
• 建筑地上层数：17层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：26张
• 设计年代：近代
• 地下室用途：车库
• 负荷等级：二级
• 防雷等级：第三类
• 接地方式：TT
• 强电 设计：低压配电,电气照明,建筑物防雷,接地安全
• 弱电设计： 火灾自动报警系统 ,入侵报警系统,出入口控制系统,通信系统,有线电视和卫星接收系统

附件详情

该项目属于二类普通高层住宅建筑。有一个单元，其中地下一层及架空层为自行车库，地上为十七层，均为住宅，屋顶设有电梯机房。楼梯间设有电气管道竖井，主体建筑设计结构形式为钢筋混凝土框架剪力墙结构，现浇混凝土楼板.设专供电气管线敷设的电气垫层。
1,该项目电源分界点为架空层电表间电源进线柜内的进线开关.电源进建筑物的位置及过墙套管由该资料提供.
2,该项目强电设计包括供配电(照明与动力)系统、防雷与接地系统、电气消防、有线电视系统、电话系统及多功能访客对讲与安全防范系统等.各弱电系统总体管线由相关单位设计、施工.各弱电系统可根据弱电工程分包商的要求进行调整,但需设计人员认可.

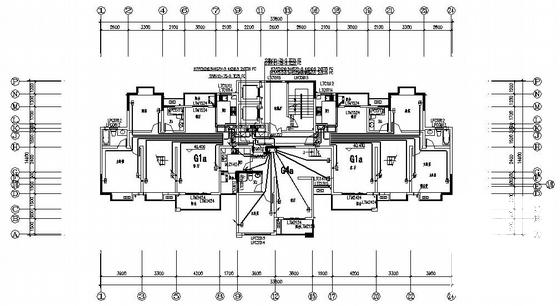

第 1 张图

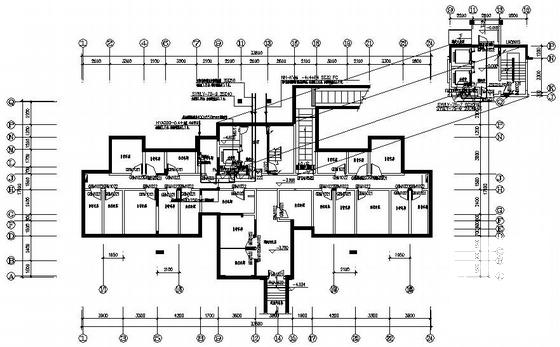

第 2 张图

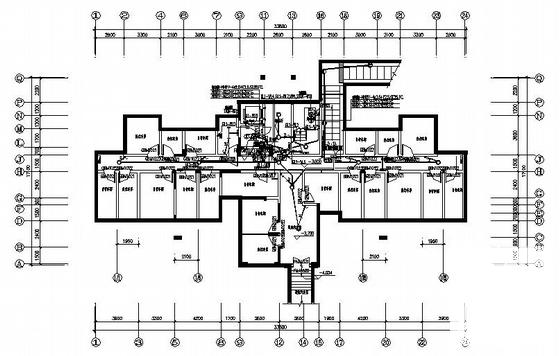

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
