一份上4层框架结构别墅结构CAD施工图纸（7度抗震）

ghjkkkff

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：别墅
• 建筑高度类型：多层建筑
• 建筑地上层数：4层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：筏形基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：7度抗震
• 风压：0.75kN/平方米
• 地下室功能：车库
• 参考图纸：12张
• 设计年代：近代

附件详情

别墅整套 结构施工图 ，抗震设防烈度为7度，场地为Ⅱ类，框架结构，基础采用筏板基础，地上四层，地下一层。

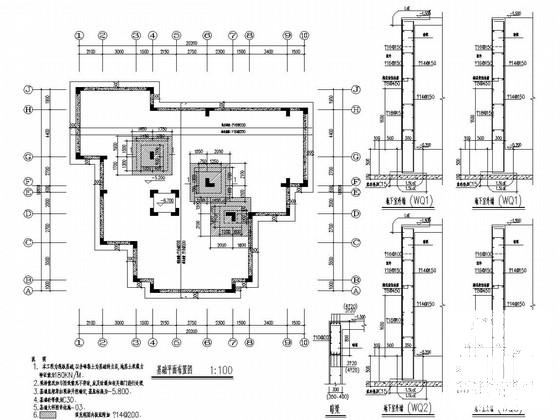

包括：结构设计总说明，基础 平面布置图 ，基础大样图，柱定位图，柱配筋表，梁、板配筋图，楼梯大样图等共计12张图。

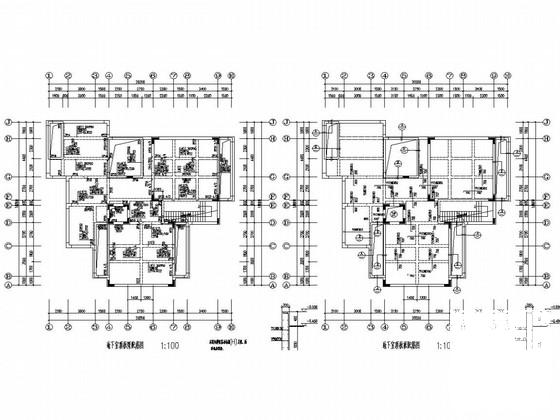

地下室顶板板配筋图

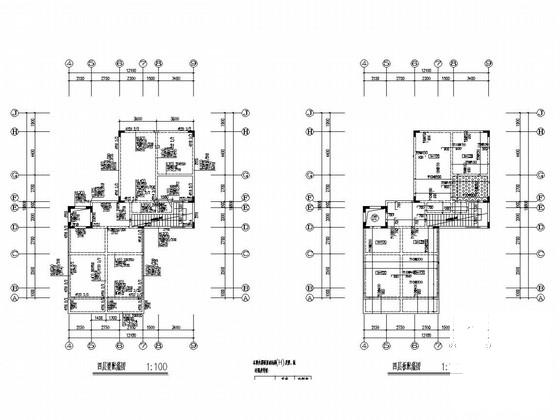

四层梁配筋图

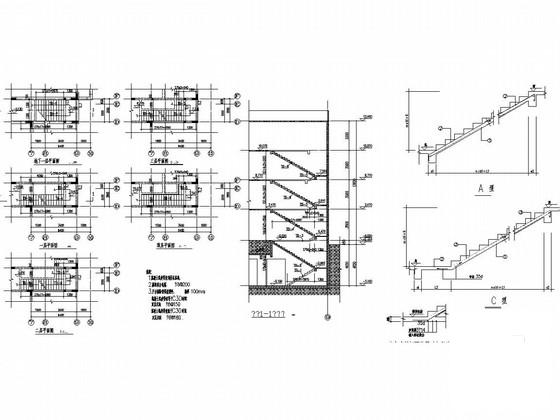

楼梯图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
