一份上5层钢框架结构特警队宿舍CAD施工图纸（结构设计总说明）

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：住宅
• 建筑高度类型：多层建筑
• 建筑地上层数：5层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢结构
• 钢结构：轻钢结构
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：8度抗震
• 风压：0.60kN/平方米
• 雪压：0.80kN/平方米
• 参考图纸：15张
• 设计年代：近代

附件详情

该项目是五层钢框架结构特警队宿舍项目，基础为独立基础，场地抗震设防烈度为8度，设计基本地震加速度值为0.20g，设计地震分组为第二组。

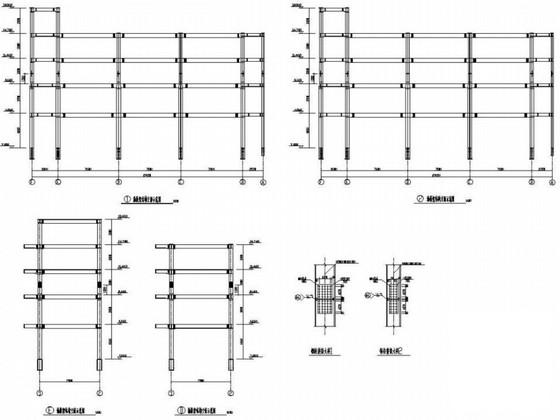

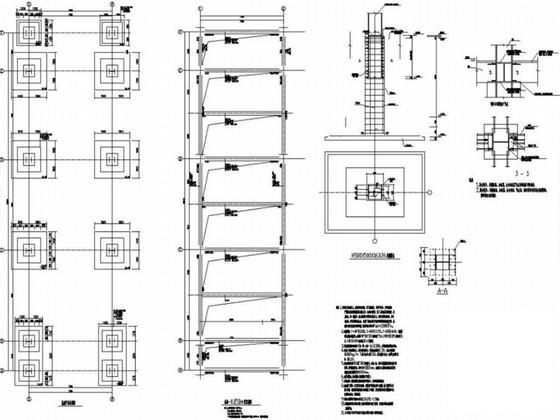

包含：结构设计总说明，各层梁配筋图，各层结构 平面布置图 ，梁柱连接 节点图 ，梁梁铰接连接节点，钢梯详图，标准焊接大样图，共计15张图纸。
。

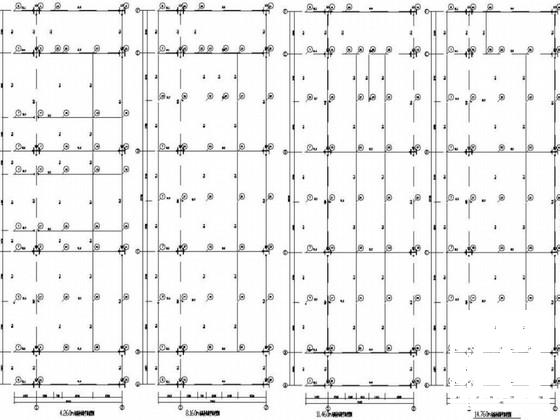

4.260m标高处结构平面布置图

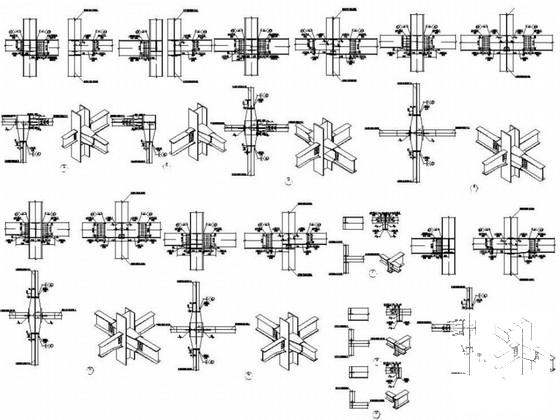

04梁柱连接节点1~10

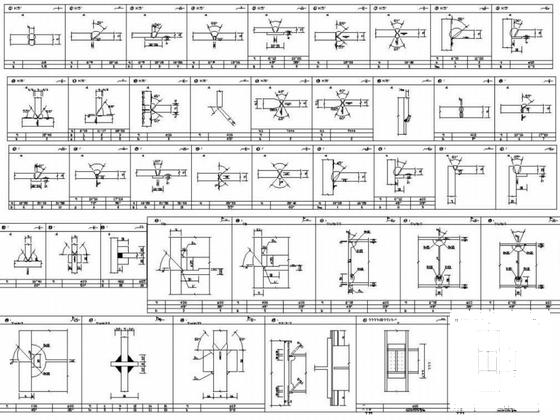

15标准焊接大样

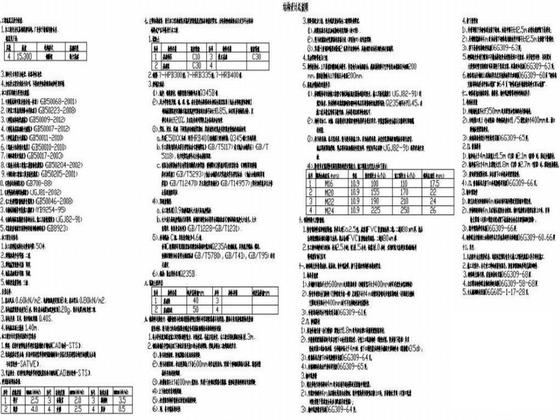

结构设计总说明

13钢梯1详图

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-3-29 15:22:52上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在建筑施工专区发帖交流相关知识。
