25层现浇剪力墙带车库住宅楼结构设计施工CAD图纸

附件详情

该项目为高层住宅，主楼地上25层，地下1层,房屋总高度74.550m，局部突出屋面层为设备间和楼梯间，结构型式为全现浇剪力墙结构。该项目采用人工挖孔桩基础。
该资料包含：

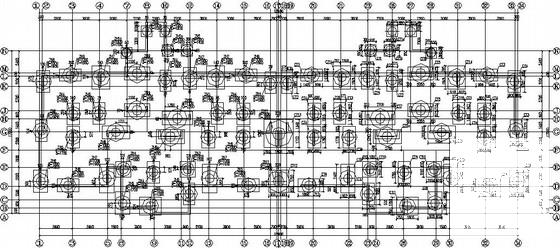

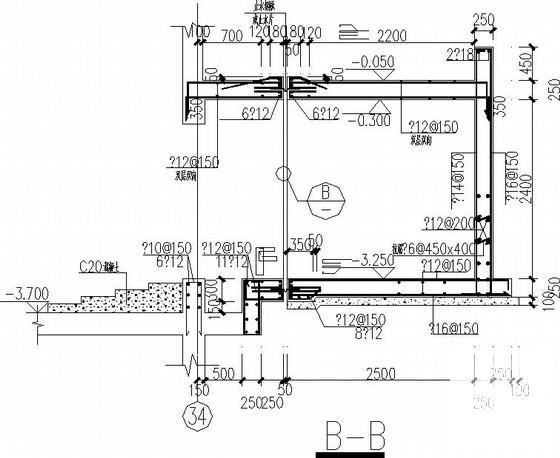

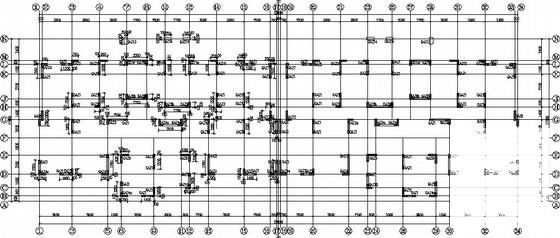

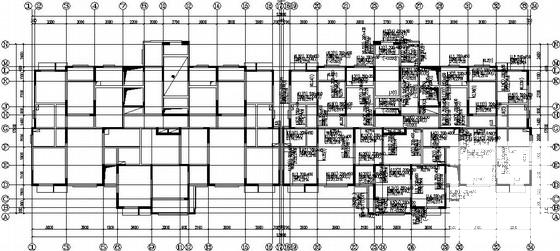

结构设计总说明、桩位,承台平面布置图、基础平面布置图、人工挖孔灌注桩说明、人工挖孔灌注桩 节点详图 、结构梁板布置图、结构平面布置图、墙、柱 平面布置图 、剪力边缘构件配筋表、自行车坡道平面、 楼梯详图 、墙体详图共22张图纸。
