80000平米6层大型储物仓库采暖通风防排烟系统（锅炉房设计，供暖外网）_CAD
-
设计说明：有
-
建筑类别：工业建筑
-
建筑高度类型：多层建筑
-
建筑设计面积：80000平方米
-
地上层数：6层
-
图纸设计深度：施工图
-
参考图纸：54张
-
设计年代：近代
-
设计内容：通风,采暖,防排烟,冷热源,其它
-
冷热源：市政热网
-
采暖系统：散热器供暖
-
送风方式：散流器送风
-
项目所在地：北京
该项目位于北京直辖市，是一个大型储物仓库建筑，本项目为分拣中心、仓库、综合楼、设备用房及配套、门卫等。地上6层，总建筑面积约80000平方米。图纸内容主要包含设计施工说明，主要设备材料表及图例，热力外线总平面图，总平面竖向布置图，通风排烟平面图，采暖平面图等...

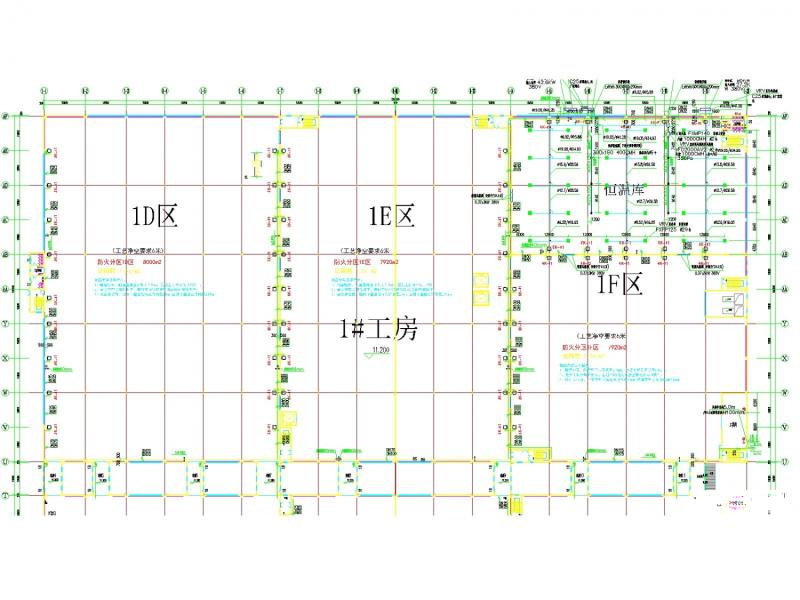

1#工房二层采暖平面图

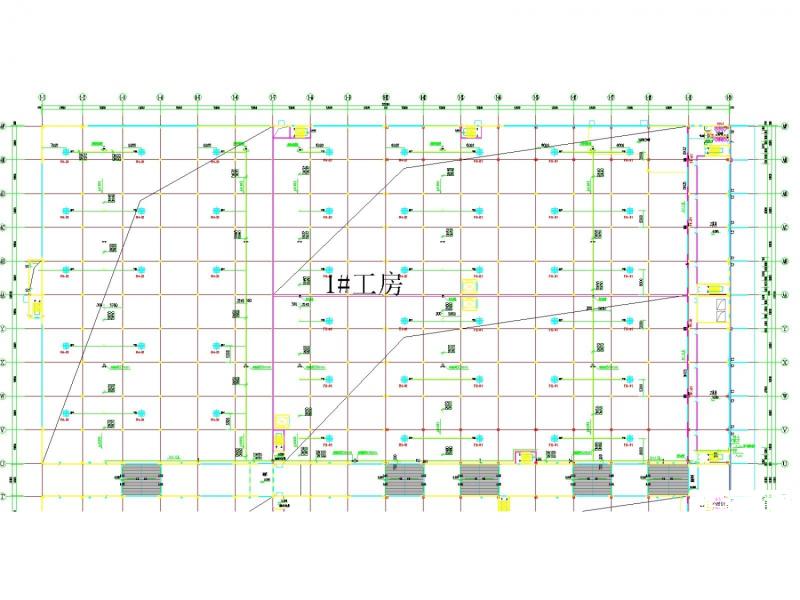

1#工房夹层采暖平面图

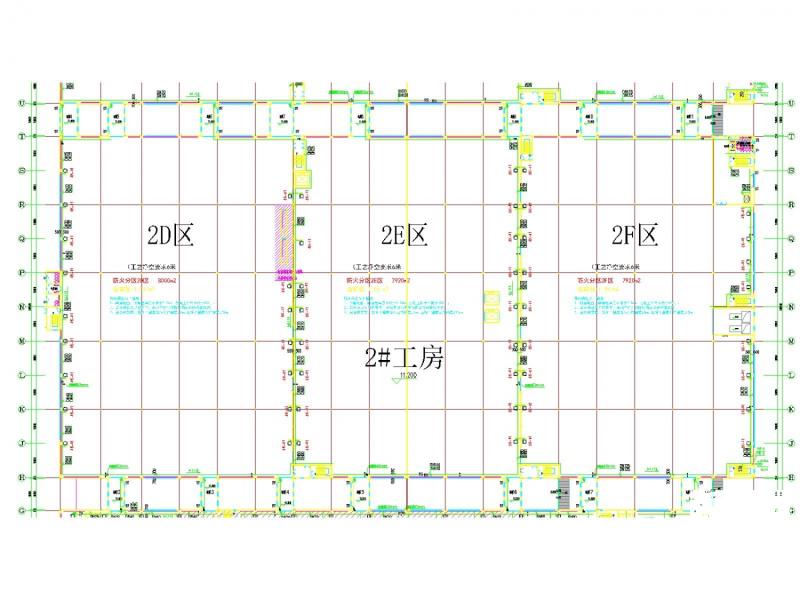

2#工房二层采暖平面图

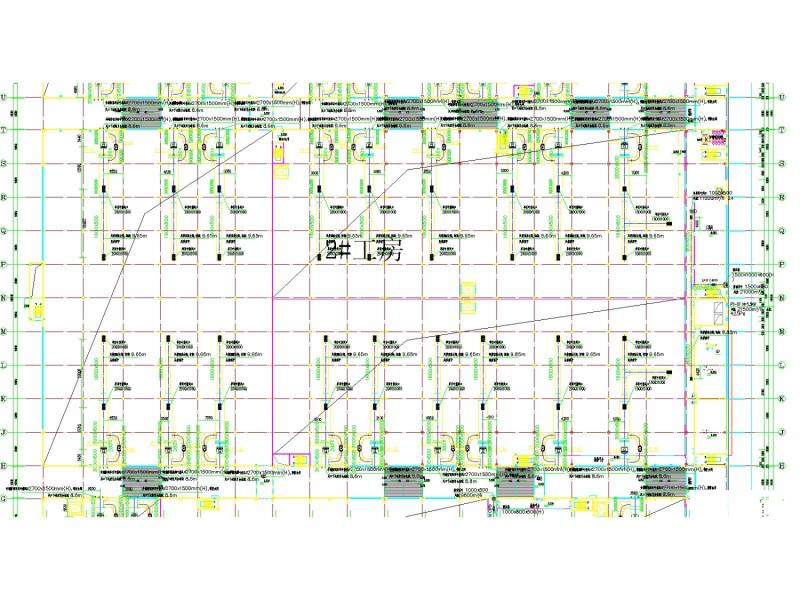

2#工房夹层通风排烟平面图

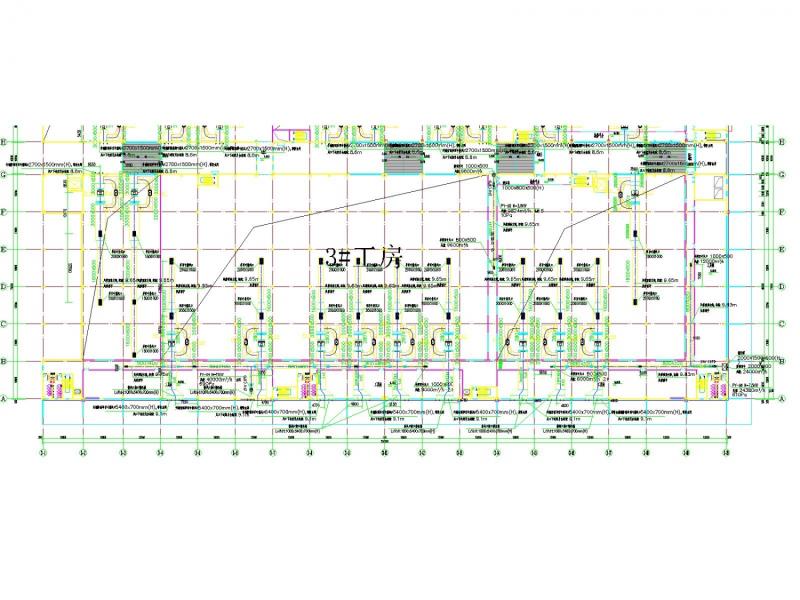

3#工房夹层通风排烟平面图
工房夹层通风排烟平面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
采暖通风防排烟 - 1 -
采暖通风防排烟 - 2 -
采暖通风防排烟 - 3 -
采暖通风防排烟 - 4 -
采暖通风防排烟 - 5 -
采暖通风防排烟 - 6
以上是部分截图，请下载附件后查看完整高清内容
