3层制药单位仓库通风及防排烟系统设计施工CAD大样图

  • 设计详细说明:有
  • 建筑类别:工业建筑
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 参考图纸:7张
  • 设计年代:近代
  • 设计内容:通风,防排烟,机房
  • 空调系统:空气-水系统
  • 送风方式:散流器送风
  • 节点大样:集分水器
  • 项目所在地:安徽

附件详情

一、项目概要:

该项目位于安徽省,是一个制药单位的仓库建筑,地上3层。图纸内容包含设计施工说明,主要设备材料表及图例,制冷机房设备定位平面图,分集水器接管大样图,制冷系统流程图,通风排烟平面图等...

二、通风系统设计:

此仓库为丙类仓库,排风采用消防高温双速风机及壁式排风机进行机械通风,以满足要求...

三、防排烟系统设计:

1. 仓库不满足自然排烟的区域设置机械排烟系统。
2. 所有管道及管道软接头均采用难燃或不燃材料制作,粘结剂采用消防局认可的难燃或不燃材料。
3. 排烟量按60m/h*m 计算,风机入口处排烟防火阀采用常开型,280°C关闭输出电信号的排烟防火阀,当事故发生时,消防控制中心开启排烟风机,关闭非着火防烟分区排烟口 当风口处温度达到280°C时,风口关闭,连锁关闭排烟风机。担负两个以上防烟分区的按120m3/h*m2 计算。排烟系统需增加手动开启装置...

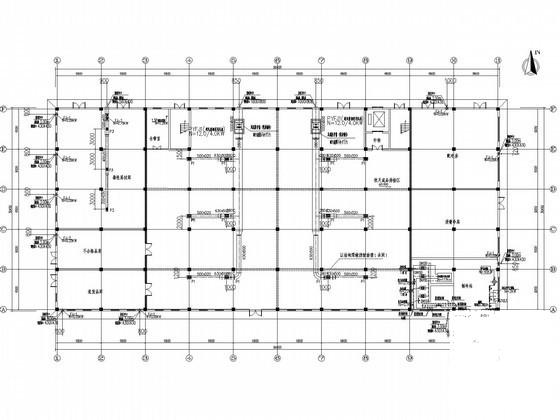

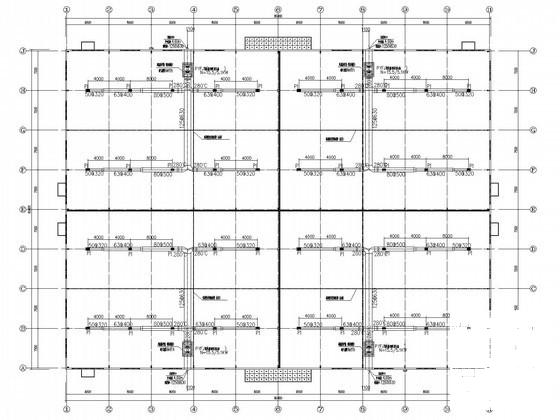

二仓库一层通风排烟平面图

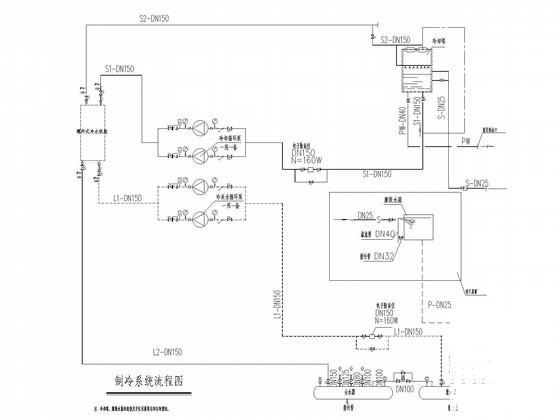

制冷系统流程图

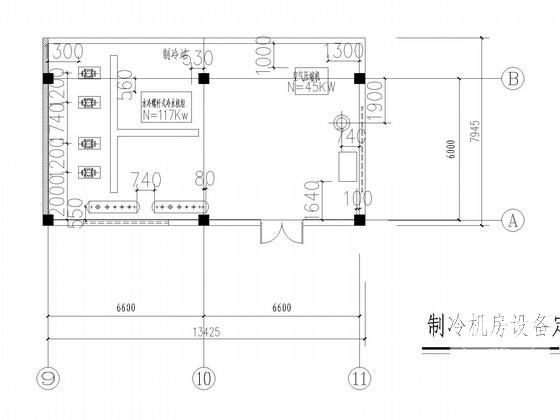

制冷机房设备定位平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 仓库通风设计 - 1
    仓库通风设计 - 1
  • 仓库通风设计 - 2
    仓库通风设计 - 2
  • 仓库通风设计 - 3
    仓库通风设计 - 3
  • 仓库通风设计 - 4
    仓库通风设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
