3层制药单位仓库通风及防排烟系统设计施工CAD大样图系统图

附件详情

一、项目概要：

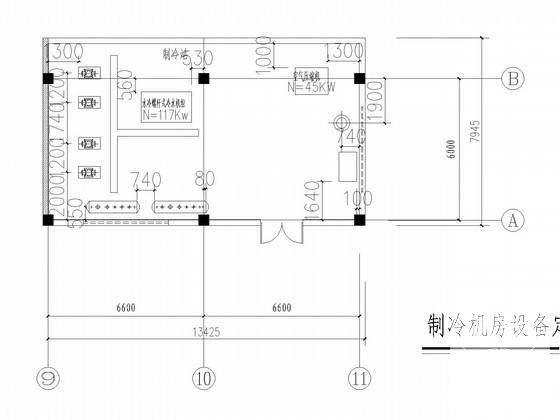

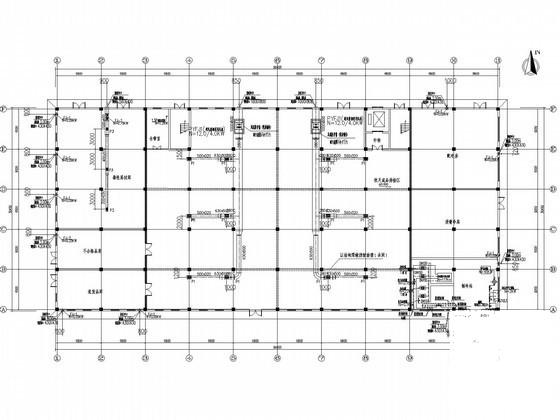

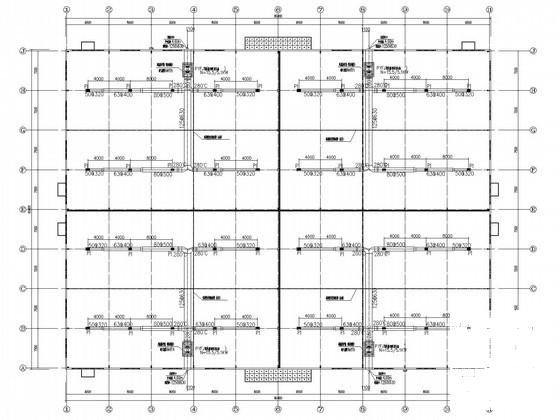

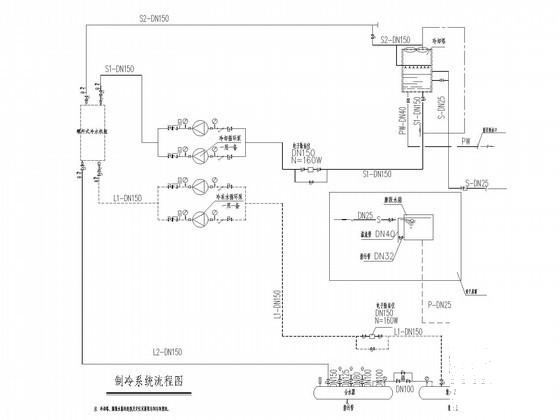

该项目位于安徽省，是一个制药单位的仓库建筑，地上3层。图纸内容包含设计施工说明，主要设备材料表及图例，制冷机房设备定位平面图，分集水器接管大样图，制冷系统流程图，通风排烟平面图等...

二、通风系统设计：

此仓库为丙类仓库，排风采用消防高温双速风机及壁式排风机进行机械通风，以满足要求...

三、防排烟系统设计：

1. 仓库不满足自然排烟的区域设置机械排烟系统。
2. 所有管道及管道软接头均采用难燃或不燃材料制作，粘结剂采用消防局认可的难燃或不燃材料。
3. 排烟量按60m/h*m 计算，风机入口处排烟防火阀采用常开型，280°C关闭输出电信号的排烟防火阀，当事故发生时，消防控制中心开启排烟风机，关闭非着火防烟分区排烟口 当风口处温度达到280°C时，风口关闭，连锁关闭排烟风机。担负两个以上防烟分区的按120m3/h*m2 计算。排烟系统需增加手动开启装置...
