高层住宅楼小区通风排烟CAD施工图纸

  • 设计详细说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 图纸设计深度:施工图
  • 参考图纸:20张
  • 设计年代:近代
  • 设计内容:通风,防排烟,人防
  • 项目所在地:浙江

附件详情

该项目为一个地下室,三个地上高层的综合楼,1#,2#楼为18层,3#为28层。该资料包括防排烟设计,地下室平时及战时的通风设计,地下用房的通风设计。1#楼和2#楼消防电梯前室及消防楼梯间设置正压送风系统,加压风机设于屋顶平面,前室每层设置送风口。3#消防电梯合用前室设置正压送风系统,加压风机设于一层平面,楼梯间设置外廊,采用自然排烟。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

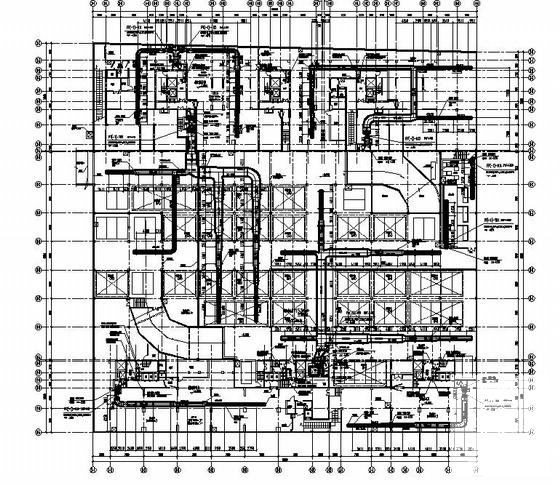

  • 高层住宅楼施工图 - 1
    高层住宅楼施工图 - 1

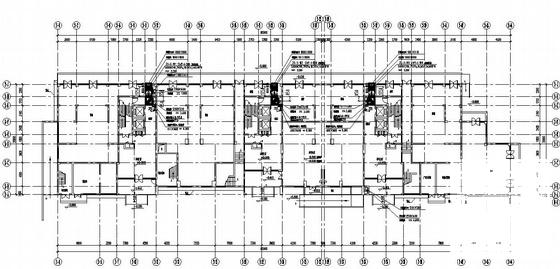

  • 高层住宅楼施工图 - 2
    高层住宅楼施工图 - 2

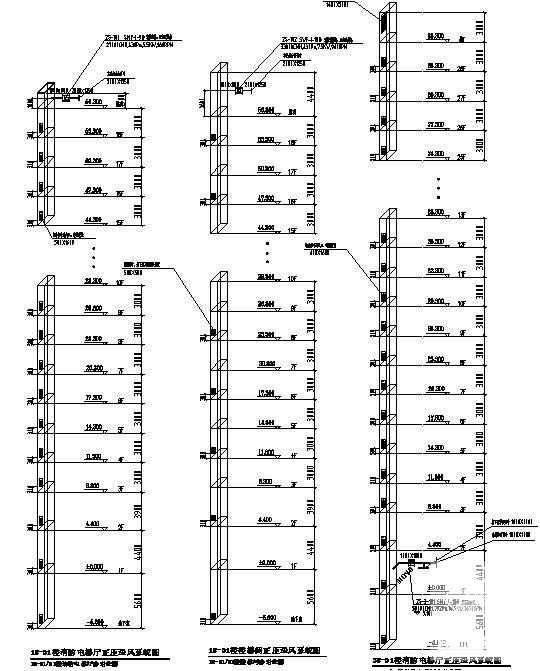

  • 高层住宅楼施工图 - 3
    高层住宅楼施工图 - 3
  • 高层住宅楼施工图 - 4
    高层住宅楼施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
