76784平米28层商住楼通风防排烟设计施工CAD图纸

附件详情

稿件为成都某商住楼 通风防排烟 设计施工图；该建筑由3栋28层点式住宅及3层商业裙房以及一栋5层独立商业组成。住宅总户数为300户，总建筑面积为76784.18m2，其中地下面积为17941.88m2。

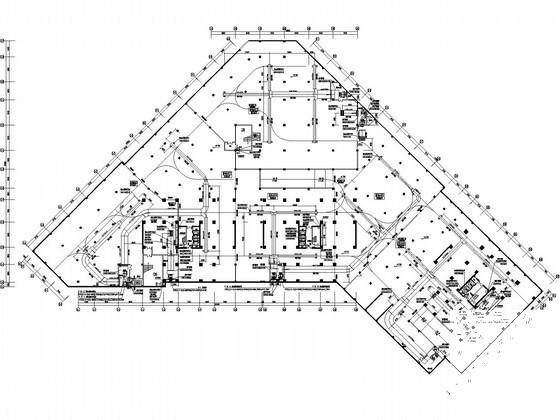

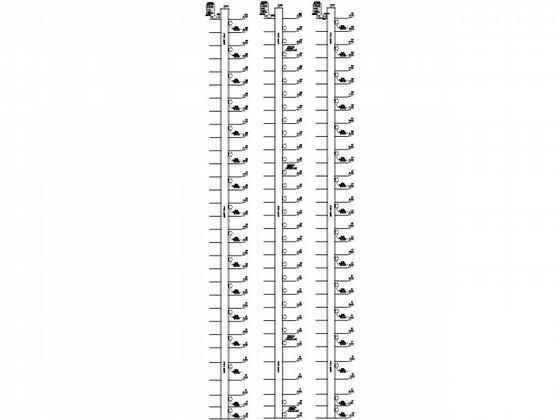

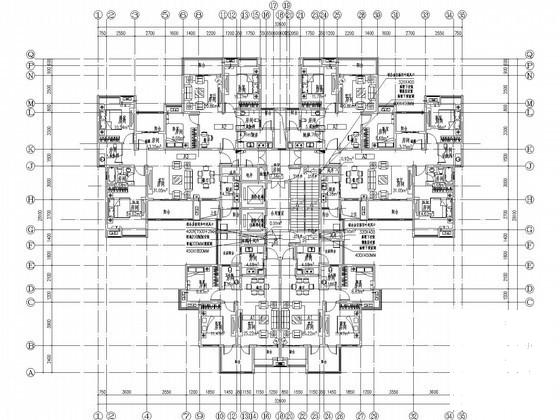

设计内容：地下车库、设备用房、电梯机房、公共卫生间通风设计；地下车库排烟设计，商业房间自然排烟设计，商业内走道排烟设计；合用前室加压送风设计，防烟楼梯间加压送风设计。

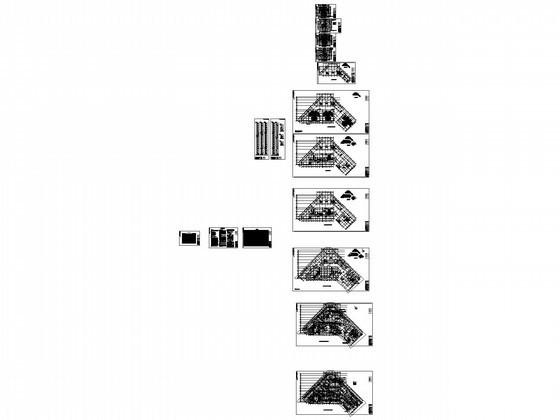

，图纸共16张。
