11层住宅楼给排水暖通CAD施工图纸
- 设计详细说明：有
- 建筑类别：住宅
- 建筑高度类型：高层建筑
- 建筑设计面积：12206平方米
- 建筑地上层数：11层
- 建筑地下层数：1层
- 图纸设计深度：施工图
- 参考图纸：12张
- 设计年代：近代
- 地下室用途：车库,设备用房
- 生活供水设计：生活给水系统
- 排水设计：污水系统,废水系统
- 消防设计：室内消火栓系统
- 供水方式：分区供水
- 供水分区：两区
- 排水体制：污废分流
- 消火栓用水量室外(L/S)：15
- 消火栓用水量室内(L/S)：10

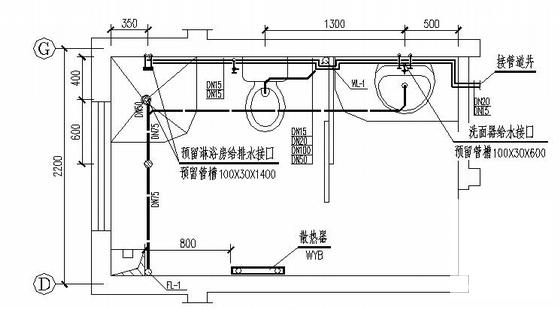

- 大样节点：卫生间
- 流程图：1
附件详情
建筑高度34.8米，建筑面积12206m2。
设计内容：采暖，消防，给排水，通风及防排烟系统。
生活给水共分高低两个区，一~四层为低区，五层以上为高区。由设于地下车库内的泵房供水设备供给，低区水压0.36MPa，高区水压0.60MPa。
生活用热水由户内电热水器提供，户内自成系统。
分户水表设于户外管道井内，水表前给水管采用衬塑镀锌钢管，丝接；
排水系统污、废水分流，污水经化粪池初级处理后集中排至市政排水管网。
采暖热源为市政蒸汽，经设于地下车库内的换热站换为采暖用水，采暖热水供回水温度80/60°c
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

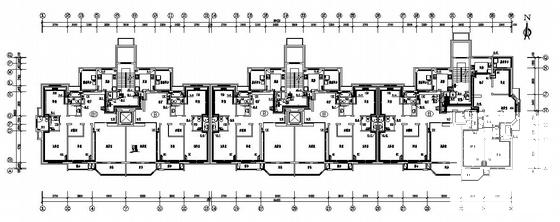

住宅楼给排水施工图 - 1 -

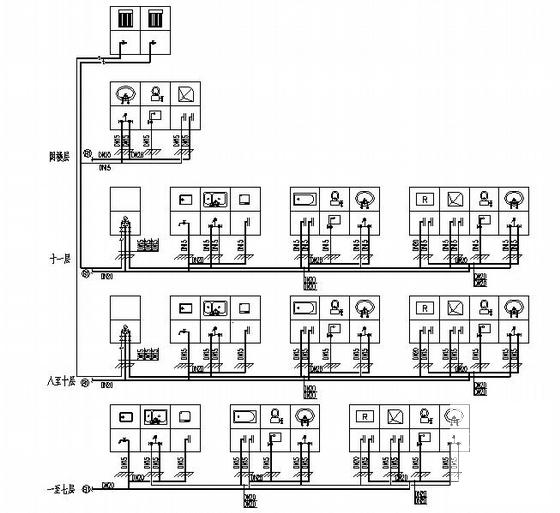

住宅楼给排水施工图 - 2 -

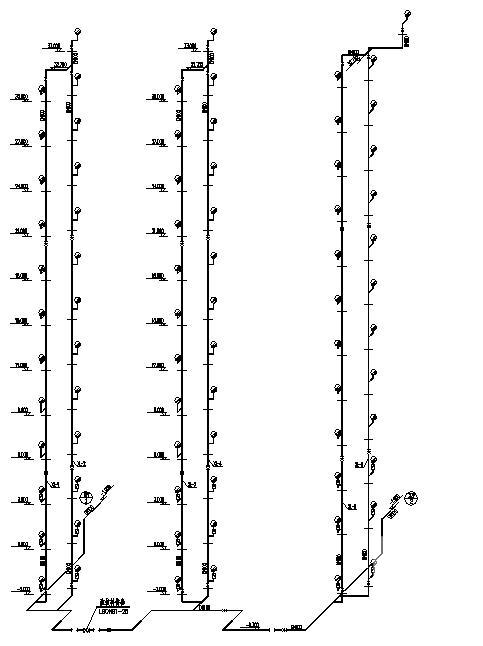

住宅楼给排水施工图 - 3 -
