6层五星级酒店通风排烟全套CAD施工图纸

附件详情

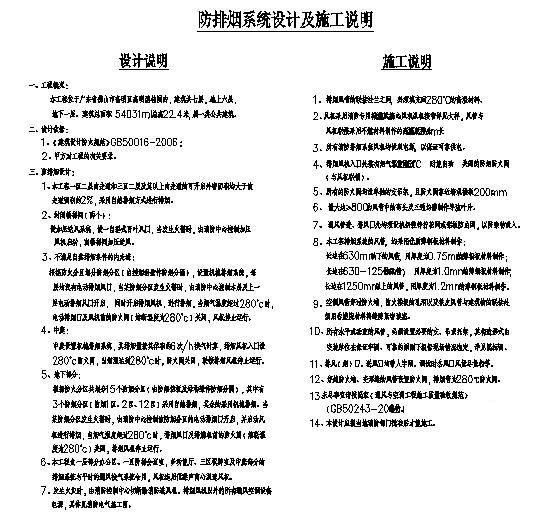

本建筑共七层，地上六层，地下一层。建筑总面积54031m!，总高22.4米,属一类公共建筑。

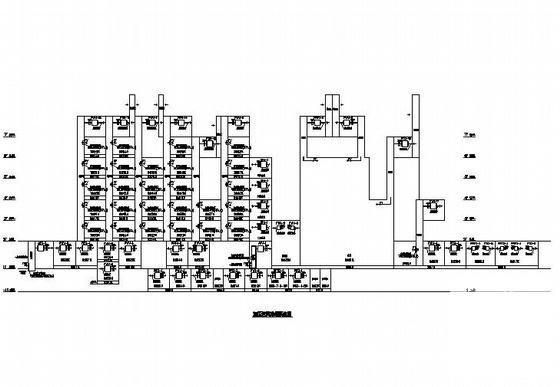

该项目一区二层内走道和三区二层及其以上内走道的可开启外窗面积均大于该走道面积的2%，采用自然排烟方式进行排烟。 根据防火分区划分防烟分区（由挡烟垂壁作防烟分隔），设置机械排烟系统，每层均设有电动排烟风口。
中庭设置机械排烟系统，其排烟量按其体积的6次/h换气计算，排烟风机入口设280c防火阀，当烟温达到280c时，防火阀关闭，联锁排烟风机停止运行。
……
